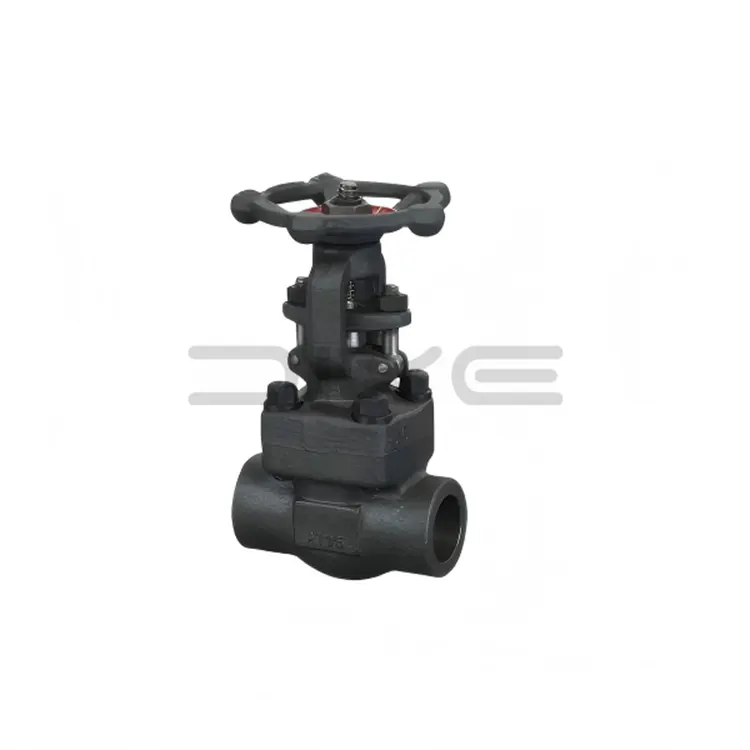

1. Apa Itu Katup Gerbang Baja Tempa?
Katup gerbang baja tempa adalah katup mekanis yang bodinya dan, tergantung pada desainnya, komponen penahan tekanan lainnya dihasilkan dari baja tempa. Selama penempaan, logam yang dipanaskan dibentuk di bawah gaya tekan. Proses ini dapat menghasilkan struktur material yang relatif seragam dan mengurangi jenis diskontinuitas internal yang terkait dengan beberapa proses pengecoran, meskipun kualitas akhir masih bergantung pada spesifikasi material, praktik penempaan, perlakuan panas, permesinan, dan inspeksi.
Katup mengontrol aliran melalui gerbang yang dapat digerakkan, biasa disebut baji. Ketika katup terbuka penuh, gerbang bergerak keluar dari saluran aliran utama. Saat tertutup penuh, ini akan mengaktifkan permukaan tempat duduk untuk menghentikan aliran.
Katup gerbang baja tempa biasanya dipilih untuk perpipaan industri dengan lubang kecil dan tugas bertekanan tinggi. Katup baja tempa kompak sering kali ditentukan berdasarkan API 602, tergantung pada cakupan standar dan desain produk yang dipilih.
2. Bagaimana Cara Kerja Katup Gerbang Baja Tempa?
Katup gerbang baja tempa menggunakan gerakan gerbang linier untuk memberikan kontrol aliran on-off. Kebanyakan desain manual beroperasi melalui handwheel yang terhubung ke batang berulir. Tergantung pada konstruksinya, batang terlihat menonjol selama pengoperasian atau tetap dalam posisi vertikal tetap saat berputar untuk menggerakkan gerbang.
Membuka katup
Memutar roda tangan ke arah bukaan akan menjauhkan gerbang dari area tempat duduk. Setelah gerbang membersihkan saluran aliran, fluida dapat mengalir melalui katup dengan hambatan yang relatif sedikit dibandingkan dengan banyak desain katup pelambatan.
Menutup katup
Memutar roda tangan ke arah berlawanan akan menggerakkan gerbang menuju tempat duduk. Permukaan tempat duduk yang disesuaikan dengan benar akan menghasilkan fungsi penghentian yang diinginkan ketika katup mencapai posisi tertutup yang ditentukan.
Mengapa posisi pengoperasian penting
Katup gerbang terutama ditujukan untuk servis terbuka penuh atau tertutup penuh. Membiarkan katup gerbang konvensional terbuka sebagian dalam waktu lama dapat menyebabkan gerbang dan permukaan tempat duduk terkena aliran berkecepatan tinggi, getaran, erosi, dan keausan yang tidak merata. Jika pengaturan aliran kontinyu diperlukan, katup globe atau katup kontrol yang dipilih dengan tepat seringkali lebih cocok.
Torsi operasi aktual katup, kapasitas aliran, dan kinerja penghentian bergantung pada desain, dimensi, perbedaan tekanan, karakteristik fluida, dan kondisinya. Pembeli harus menggunakan dokumentasi pabrikan daripada berasumsi semua katup gerbang baja tempa memiliki kinerja yang sama.
3. Apa Keuntungan Utama Katup Gerbang Baja Tempa?
3.1 Kekuatan untuk menuntut pelayanan
Komponen palsu yang diproduksi dengan benar dapat memberikan sifat mekanik dan konsistensi material yang baik. Hal ini membuat konstruksi baja tempa menarik untuk aplikasi yang melibatkan tekanan tinggi, variasi suhu, dan kondisi pengoperasian yang berat ketika material yang dipilih dan desain katup sesuai.
3.2 Opsi instalasi ringkas
Banyak katup gerbang baja tempa tersedia dalam konfigurasi kompak untuk jalur proses lubang kecil, pipa bantu, sambungan instrumen, saluran pembuangan, dan ventilasi. Dimensinya dapat berguna jika ruang pemasangan terbatas.
3.3 Berbagai pilihan material
Tergantung pada rangkaian produknya, pembeli dapat memilih baja karbon, baja karbon suhu rendah, baja paduan, atau baja tahan karat. Menyesuaikan material dengan cairan proses dan suhu membantu mengelola risiko korosi, tuntutan mekanis, dan masa pakai.
3.4 Fungsi isolasi langsung
Mekanisme gerbang dirancang untuk operasi on-off daripada penyesuaian aliran kontinu. Dalam aplikasi yang sesuai, hal ini memberikan tujuan pengoperasian yang jelas dan dapat menyederhanakan desain sistem.
3.5 Konfigurasi koneksi yang fleksibel
Sambungan berulir, las soket, las butt, dan flensa mungkin tersedia tergantung pada ukuran katup, kelas tekanan, pabrikan, dan standar desain. Fleksibilitas ini memungkinkan para insinyur untuk mengoordinasikan katup dengan pengaturan perpipaan yang ada.
- Kekuatan yang berpotensi menguntungkan dan konsistensi struktural dari konstruksi tempa yang sesuai.
- Desain ringkas untuk aplikasi lubang kecil tertentu.
- Opsi material untuk kebutuhan tekanan, suhu, dan korosi yang berbeda.
- Isolasi praktis fluida proses dalam sistem yang kompatibel.
- Opsi koneksi yang mendukung persyaratan instalasi yang berbeda.
4. Dimana Katup Gerbang Baja Tempa Digunakan?
Kesesuaian katup gerbang baja tempa bergantung pada kondisi pengoperasian dan spesifikasi desain yang disetujui. Area aplikasi umum meliputi berikut ini.
Pengolahan minyak dan gas
Katup baja tempa dapat dipasang di pipa proses, jalur bantu, titik pengambilan sampel, saluran pembuangan, dan lokasi isolasi lainnya. Kompatibilitas material, peringkat tekanan-suhu, dan persyaratan layanan asam harus ditetapkan sebelum pemilihan.
Pembangkit listrik dan sistem uap
Pembangkit listrik menggunakan katup isolasi dalam layanan tambahan terkait uap, sistem air umpan, dan jalur proses lainnya. Layanan suhu tinggi memerlukan penilaian yang cermat terhadap kekuatan material, peringkat tekanan-suhu, bahan penyegel, dan siklus termal.
Fasilitas kimia dan petrokimia
Pemrosesan kimia dapat melibatkan cairan agresif, suhu tinggi, atau media berbahaya. Pilihan baja tahan karat atau paduan yang sesuai mungkin diperlukan, namun tidak ada bahan yang dianggap tahan korosi secara universal. Kompatibilitas harus dikonfirmasi untuk konsentrasi bahan kimia aktual, suhu, dan lingkungan pengoperasian.
Utilitas industri
Utilitas terkompresi, sistem air, peralatan termal, dan jaringan pipa industri umum dapat menggunakan katup gerbang baja tempa di mana kelas tekanan, material, dan sambungan katup memenuhi persyaratan proyek.
5. Bahan Apa yang Tersedia untuk Katup Gerbang Baja Tempa?
Pemilihan material mempengaruhi penahanan tekanan, kemampuan suhu, ketahanan korosi, dan persyaratan perawatan secara keseluruhan. Keluarga materi yang umum mencakup contoh-contoh berikut.
| Bahan | Karakteristik Khas | Pertimbangan Seleksi |
|---|---|---|
| Baja karbon ASTM A105 | Baja karbon tempa umum untuk layanan industri umum | Verifikasi kisaran suhu, peringkat tekanan, dan kompatibilitas cairan yang berlaku. |
| ASTM A350 LF2 | Baja karbon tempa ditentukan untuk aplikasi suhu rendah yang sesuai | Konfirmasikan persyaratan uji dampak dan suhu desain minimum. |
| ASTM A182 F11 / F22 | Nilai baja paduan yang digunakan dalam layanan suhu tinggi tertentu | Periksa perlakuan panas yang berlaku, tingkat material, dan batas suhu tekanan. |
| ASTM A182 F304 / F316 | Opsi baja tahan karat untuk lingkungan korosif tertentu | Evaluasi kompatibilitas bahan kimia, paparan klorida, dan ketahanan korosi yang diperlukan. |
Contoh-contoh ini tidak dapat dipertukarkan, dan tabel tersebut bukan merupakan pengganti spesifikasi material yang disetujui. Nilai yang tepat harus tersedia dalam rangkaian produk pabrikan dan kompatibel dengan standar desain katup yang berlaku.
Jangan mengabaikan komponen internal
Bahan bodi saja tidak menentukan kinerja katup secara keseluruhan. Pembeli juga harus meninjau gerbang atau baji, batang, permukaan tempat duduk, pengepakan, paking kap mesin, dan komponen lain yang dibasahi atau mengandung tekanan. Bahan trim dan pengaturan penyegelan harus sesuai dengan fluida dan kondisi pengoperasian yang diharapkan.
6. Jenis dan Sambungan Akhir Apa yang Tersedia?
6.1 Konfigurasi kap mesin
Desain kap mesin yang dibaut menggunakan pengencang untuk menghubungkan kap mesin ke badan katup. Desain kap mesin yang disegel bertekanan atau dilas mungkin tersedia untuk aplikasi dan rangkaian produk tertentu. Konfigurasi yang sesuai bergantung pada standar yang ditentukan, kelas tekanan, strategi pemeliharaan, dan desain pabrikan.
6.2 Desain batang meninggi dan batang tidak meninggi
Dalam konfigurasi batang naik, batang bergerak ke atas saat katup terbuka, membantu operator mengidentifikasi posisi gerbang secara visual. Susunan batang yang tidak meninggi menjaga tinggi luar batang tetap relatif konstan, yang dapat berguna jika jarak bebas vertikal terbatas. Konfigurasi yang tersedia bervariasi berdasarkan desain.
6.3 Akhiri opsi koneksi
| Koneksi | Penggunaan Khas | Pertimbangan Utama |
|---|---|---|
| berulir | Sistem perpipaan lubang kecil yang kompatibel | Konfirmasikan bentuk benang, ukuran, metode penyegelan, dan batasan tekanan yang berlaku. |
| Pengelasan soket | Pipa las lubang kecil yang dipilih | Periksa dimensi soket, prosedur pengelasan, dan persyaratan pemasangan. |
| Pengelasan pantat | Sistem perpipaan yang dilas jika ditentukan | Konfirmasikan persiapan akhir, kompatibilitas ketebalan dinding, dan persyaratan pengelasan. |
| Bergelang | Sistem perpipaan memerlukan sambungan yang dapat dilepas | Cocokkan dimensi flensa, permukaan, paking, baut, dan peringkat tekanan. |
Tidak semua sambungan tersedia untuk setiap ukuran atau kelas tekanan. Spesifikasi pembelian harus mengidentifikasi koneksi yang diperlukan secara eksplisit daripada mengandalkan deskripsi produk umum.
7. Bagaimana Katup Gerbang Baja Tempa Dibandingkan dengan Katup Gerbang Baja Cor?
Perbedaan utamanya adalah proses pembuatan yang digunakan untuk membentuk badan katup dan komponen terkait lainnya. Penempaan membentuk logam padat di bawah gaya tekan, sedangkan pengecoran membentuk komponen dengan menuangkan logam cair ke dalam cetakan. Setiap metode dapat menghasilkan katup yang andal bila desain, pengendalian produksi, bahan, dan persyaratan inspeksi sesuai.
| Faktor Perbandingan | Katup Gerbang Baja Tempa | Katup Gerbang Baja Cor |
|---|---|---|
| Proses manufaktur | Logam dibentuk melalui penempaan. | Logam cair dibentuk dalam cetakan. |
| Penempatan produk secara umum | Aplikasi kompak dan lubang kecil, termasuk banyak desain bertekanan tinggi. | Sering digunakan untuk ukuran katup yang lebih besar dan berbagai sistem perpipaan industri. |
| Struktur bahan | Dapat memberikan aliran butiran dan konsistensi material yang menguntungkan. | Kualitas tergantung pada desain pengecoran, pengendalian proses, dan pemeriksaan cacat. |
| Fleksibilitas desain | Tergantung pada kapasitas penempaan, geometri, dan persyaratan pemesinan. | Dapat mengakomodasi bentuk kompleks dan konfigurasi tubuh lebih besar. |
| Prioritas seleksi | Pertimbangkan kualitas tempa, standar desain, ukuran, dan kondisi layanan. | Pertimbangkan kualitas pengecoran, standar desain, ukuran, dan kondisi layanan. |
Tidak ada konstruksi yang secara otomatis menjadi pilihan terbaik untuk setiap aplikasi. Katup tempa mungkin lebih disukai untuk saluran kompak dan bertekanan tinggi, sedangkan katup cor mungkin lebih praktis untuk sistem lubang besar. Keputusan yang tepat harus didasarkan pada persyaratan teknik, standar yang disetujui, sertifikasi material, dan total biaya siklus hidup, bukan pada terminologi manufaktur saja.
8. Bagaimana Cara Pembeli Memilih Katup Gerbang Baja Tempa yang Tepat?
Bagi tim pengadaan, spesifikasi katup yang tidak lengkap dapat mengakibatkan penundaan penawaran, pengiriman yang salah, kesulitan pemasangan, atau kinerja pengoperasian yang tidak sesuai. Gunakan daftar periksa berikut ketika menyiapkan pertanyaan.
Saat meminta penawaran dari Wenzhou Diye Valve And Fittings Co., Ltd., pembeli dapat menggunakan daftar periksa ini untuk mengatur persyaratan teknis dan mengurangi risiko klarifikasi spesifikasi berulang.
Pemilihan dan persetujuan katup akhir harus dilakukan oleh personel yang berkualifikasi berdasarkan kode perpipaan yang berlaku, spesifikasi proyek, dan dokumentasi bersertifikat pabrikan.
9. Bagaimana Seharusnya Katup Gerbang Baja Tempa Dipasang dan Dipelihara?
Sebelum instalasi
- Periksa pelat nama, identifikasi material, kelas tekanan, ukuran, sambungan ujung, dan spesifikasi pembelian.
- Periksa katup terhadap kerusakan pengangkutan, kontaminasi, korosi, atau permukaan penyegelan yang rusak.
- Pastikan katup kompatibel dengan media saluran dan kondisi suhu tekanan aktual.
- Jaga kebersihan bagian dalam dan lindungi ujung yang terbuka sampai pemasangan.
Selama instalasi
- Ikuti petunjuk pemasangan dari pabriknya dan prosedur perpipaan yang berlaku.
- Sejajarkan katup dengan pipa tanpa memaksa badan atau menggunakan katup untuk memperbaiki ketidaksejajaran pipa.
- Gunakan gasket, pengencang, bahan penyegel benang, dan prosedur pengelasan yang sesuai untuk sambungan yang dipilih.
- Cegah panas pengelasan atau serpihan merusak komponen internal, segel, atau permukaan tempat duduk.
- Pastikan roda tangan atau aktuator dapat dioperasikan dengan aman dan tersedia izin perawatan yang memadai.
Selama perawatan rutin
Tetapkan jadwal inspeksi berdasarkan tingkat keparahan layanan, frekuensi pengoperasian, rekomendasi pabrikan, dan prosedur keselamatan lokasi. Periksa kebocoran eksternal di sekitar pengepakan batang dan sambungan kap, korosi, hambatan pengoperasian yang tidak biasa, dan kerusakan yang terlihat. Selidiki hilangnya kinerja penghentian sebelum menjadi masalah operasional yang lebih besar.
Sebelum inspeksi atau pemeliharaan, isolasi sistem, kurangi tekanannya, tiriskan atau bersihkan bagian yang relevan sesuai kebutuhan, dan verifikasi kondisi aman. Jangan pernah mengendurkan bagian yang mengandung tekanan saat katup diberi tekanan. Cairan berbahaya, suhu tinggi, dan tekanan yang terperangkap memerlukan pengendalian yang tepat dan personel yang berkualifikasi.
10. Kesalahan Umum Pembelian Apa yang Harus Dihindari?
Memilih berdasarkan kelas tekanan saja
Kelas tekanan tidak mewakili satu tekanan universal yang diijinkan pada setiap temperatur. Konfirmasikan peringkat suhu-tekanan spesifik material dan batas perakitan katup lengkap.
Mengabaikan cairan dan material internal
Bodi tempa yang kuat tidak dapat mengimbangi batang, dudukan, pengepakan, atau paking yang tidak kompatibel. Tinjau seluruh bill of material untuk layanan yang dimaksud.
Menggunakan katup gerbang untuk pelambatan terus menerus
Katup gerbang konvensional dirancang terutama untuk isolasi. Untuk modulasi kontinyu, pertimbangkan katup kontrol atau desain lain yang dirancang khusus untuk pelambatan.
Dengan asumsi setiap pabrikan menawarkan konfigurasi yang sama
Rentang ukuran, kelas tekanan, pengaturan kap mesin, kombinasi trim, dan sambungan ujung berbeda-beda menurut lini produk. Dapatkan lembar data tertulis dan konfirmasikan konfigurasi yang tepat sebelum memesan.
Mengabaikan dokumen inspeksi
Untuk aplikasi kritis, harga yang rendah tanpa ketertelusuran material atau dokumentasi pengujian yang diperlukan dapat menimbulkan risiko proyek tambahan. Tentukan persyaratan dokumentasi sebelum membeli.
Praktik pengadaan yang baik dimulai dengan spesifikasi teknis yang lengkap dan diakhiri dengan verifikasi bahwa katup yang dikirimkan sesuai dengan dokumentasi yang disetujui.
11. Pertanyaan yang Sering Diajukan
Q1. Apa tujuan utama katup gerbang baja tempa?
Tujuan utamanya adalah untuk mengisolasi pipa dengan mengizinkan atau menghentikan aliran fluida. Hal ini umumnya ditujukan untuk operasi terbuka penuh atau tertutup penuh daripada pengaturan aliran kontinu.
Q2. Apakah katup gerbang baja tempa cocok untuk aplikasi tekanan tinggi?
Ini dapat cocok jika desain, bahan, kelas tekanan, batas suhu, dan sambungan ujungnya memenuhi persyaratan pengoperasian. Tekanan sebenarnya yang diijinkan harus diverifikasi menggunakan tabel rating yang berlaku dan dokumentasi produk bersertifikat.
Q3. Apa itu API 602?
API 602 adalah standar umum yang ditentukan untuk gerbang baja kompak, globe, dan katup periksa dalam cakupan yang ditentukan. Pembeli harus memverifikasi edisi yang berlaku, jenis katup, rentang ukuran, dan persyaratan proyek.
Q4. Bahan mana yang terbaik untuk katup gerbang baja tempa?
Tidak ada satu pun bahan terbaik untuk setiap aplikasi. ASTM A105 umumnya digunakan untuk servis baja karbon, A350 LF2 untuk servis suhu rendah tertentu, baja paduan untuk tugas suhu tinggi tertentu, dan baja tahan karat untuk lingkungan korosif yang sesuai. Pilihan akhir bergantung pada kondisi proses dan spesifikasi yang berlaku.
Q5. Bisakah katup gerbang baja tempa digunakan untuk uap?
Ya, desain dan kombinasi bahan tertentu cocok untuk layanan uap. Pembeli harus memastikan tekanan uap, suhu, tingkat bahan, kompatibilitas pengepakan dan paking, serta peringkat suhu tekanan yang berlaku sebelum pemasangan.
Q6. Apa perbedaan antara katup gerbang baja tempa dan baja tuang?
Perbedaan utamanya terletak pada proses pembuatannya. Penempaan membentuk logam padat di bawah gaya tekan, sedangkan pengecoran membentuk komponen dari logam cair. Keduanya dapat sesuai jika persyaratan kualitas manufaktur, desain, inspeksi, dan pengoperasian ditangani dengan benar.
Q7. Koneksi akhir mana yang harus saya pilih?
Pilihannya tergantung pada ukuran pipa, kelas tekanan, desain pipa, persyaratan pemasangan, dan standar yang berlaku. Sambungan berulir dan las soket umum terjadi pada desain lubang kecil tertentu, sedangkan sambungan las butt dan flensa mungkin sesuai dengan persyaratan sistem lainnya.
Q8. Bagaimana cara mengurangi risiko kebocoran?
Tentukan bahan dan komponen penyegel yang kompatibel, verifikasi pemeriksaan yang diperlukan dan uji tekanan, pasang katup sesuai dengan instruksi pabrik, dan tetapkan prosedur pemeriksaan rutin. Pencegahan kebocoran bergantung pada perakitan lengkap dan praktik pengoperasian yang benar.
Q9. Informasi apa yang harus saya berikan saat meminta penawaran?
Menyediakan ukuran katup, kuantitas, kelas tekanan, tekanan dan suhu pengoperasian, media fluida, bahan bodi dan trim, sambungan ujung, standar yang berlaku, dokumen yang diperlukan, dan tujuan pengiriman. Lembar data atau spesifikasi perpipaan dapat membantu memperjelas persyaratan teknis.
Q10. Bagaimana saya dapat memverifikasi bahwa katup gerbang baja tempa memenuhi persyaratan proyek saya?
Tinjau lembar data teknis pabrikan, standar desain yang berlaku, sertifikat material, informasi dimensi, dokumentasi inspeksi dan uji tekanan, serta persetujuan khusus proyek apa pun. Konfirmasikan semua persyaratan penting sebelum merilis pesanan pembelian.
Kesimpulan
Katup gerbang baja tempa dapat memberikan isolasi pipa yang dapat diandalkan ketika konstruksi, material, peringkat suhu tekanan, dan jenis sambungan disesuaikan dengan aplikasi. Pilihan desainnya yang ringkas dan ketersediaan dalam berbagai tingkatan material menjadikannya berguna untuk minyak dan gas tertentu, pembangkit listrik, pemrosesan kimia, uap, dan sistem utilitas industri.
Keputusan pembelian yang paling efektif lebih dari sekadar harga. Spesifikasi teknis yang jelas, persyaratan inspeksi yang sesuai, kompatibilitas material yang terverifikasi, dan praktik pemasangan yang benar membantu mengurangi kegagalan yang dapat dihindari dan mendukung keandalan operasional jangka panjang.
Bagi pembeli yang mengevaluasi katup gerbang baja tempa, bekerja sama dengan pemasok yang dapat memperjelas konfigurasi produk dan persyaratan dokumentasi merupakan langkah penting menuju keberhasilan proyek.
