Katup Bola Flange Dua Bagian: Prinsip Struktural, Aturan Pemasangan, dan Batasan Aplikasi

Kebanyakan kegagalan di tempat dan kesalahan pemilihan dalam sistem fluida industri berasal dari pemahaman yang dangkal tentang karakteristik katup. Banyak praktisi teknik menganggap katup bola flensa dua bagian sebagai komponen on-off biasa, mengabaikan trade-off struktural, batas penahan tekanan, dan logika pemasangan yang melekat. Dibandingkan dengan katup bola satu bagian yang tidak memiliki ketahanan tekanan dan katup bola tiga bagian dengan biaya perawatan yang tinggi, katup bola flensa dua bagian memberikan keseimbangan optimal antara kekuatan struktural, efisiensi biaya, dan stabilitas operasional untuk aplikasi industri umum. Namun, desain strukturnya yang unik dilengkapi dengan batasan pemasangan yang jelas dan kondisi kerja yang dapat diterapkan. Dalam kebanyakan kasus, cacat umum seperti kebocoran, kemacetan, dan kerusakan badan katup bukan disebabkan oleh masalah kualitas produk, namun karena pemasangan yang tidak tepat dan kondisi kerja yang tidak sesuai. Artikel ini menguraikan tutorial dasar yang terfragmentasi dan stereotip industri. Ini melakukan analisis mendalam terhadap katup bola flensa dua bagian mulai dari esensi struktural, logika pemasangan vertikal dan horizontal, pedoman operasi standar, skenario aplikasi terlarang dan pertanyaan umum, memberikan referensi praktis dan profesional untuk desain pipa, pemasangan lapangan, dan pemeliharaan harian.

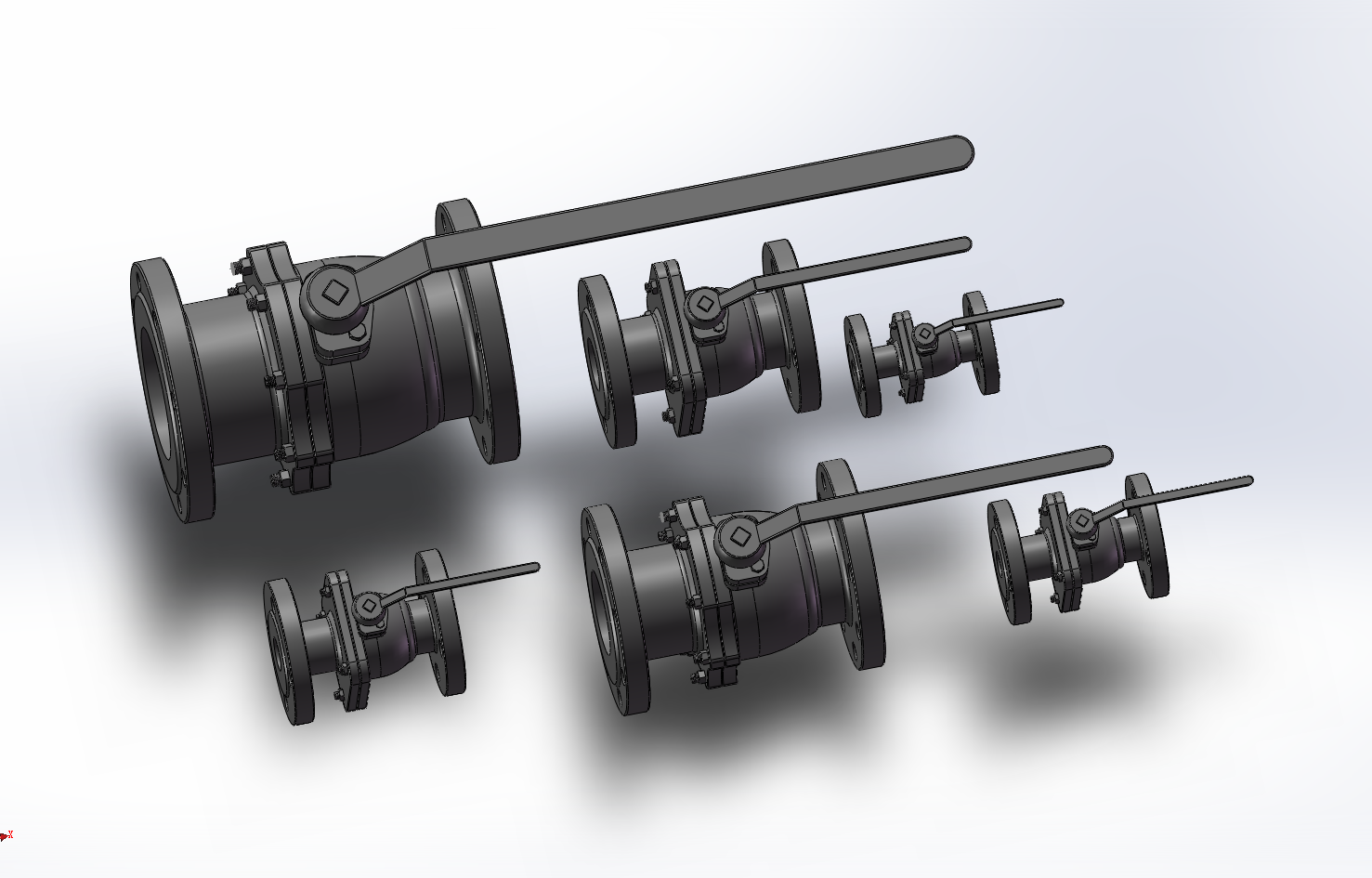

1. Apa itu Katup Bola Flange Dua Bagian?

Katup bola flensa dua bagian dilengkapi badan katup dua bagian terpisah dan struktur sambungan flensa terintegrasi. Ini dirakit oleh badan katup utama dan kap mesin, diikat dengan baut berkekuatan tinggi, dan dilengkapi dengan komponen internal presisi termasuk bola, dudukan katup, dan rakitan penyegel batang. Menempati posisi tengah antara katup bola satu bagian dan tiga bagian, katup ini berfungsi sebagai katup standar utama untuk teknik sipil, industri ringan, bahan kimia umum, dan sistem fluida kota. Banyak insinyur yang bingung membedakan ketiga jenis katup bola karena kurangnya pemahaman mendalam tentang trade-off strukturalnya. Katup bola satu bagian berbiaya rendah dengan struktur pengecoran integral tetapi ketahanan tekanannya terbatas dan hampir tidak ada perawatannya. Katup bola tiga bagian mendukung pembongkaran inline dan penggantian komponen, ideal untuk kondisi kerja yang berat namun dengan biaya keseluruhan yang lebih tinggi. Desain dua bagian mengisi kesenjangan pasar dengan sempurna. Ini mempertahankan kekencangan dan kekakuan struktural yang dapat diandalkan dari katup terpisah, menutupi cacat tekanan katup integral, dan menghindari struktur pembongkaran yang rumit dari katup tiga bagian. Dalam hal penentuan posisi teknik, ini bukan katup profesional untuk kondisi kerja ekstrem, tetapi solusi standar dan hemat biaya untuk sebagian besar sistem fluida umum. Katup ini mengadopsi desain aliran port penuh dengan peralihan cepat 90 derajat dan kinerja penyegelan dua arah. Kompatibel dengan air, minyak, gas konvensional, dan media korosif lemah, mencakup tingkat tekanan dari PN16 hingga PN40. Dengan pengoperasian yang stabil dan tingkat kegagalan yang rendah, pipa ini sangat cocok untuk jaringan pipa standar yang memerlukan pengoperasian berkelanjutan jangka panjang dan pemeliharaan yang jarang.

2. Bisakah Katup Bola Flange Dua Bagian Dipasang Secara Vertikal?

Pemasangan vertikal katup bola flensa dua bagian telah lama menjadi topik kontroversial dalam konstruksi industri. Kesimpulan praktisnya jelas: pemasangan vertikal dapat dilakukan tetapi tidak dapat diterapkan secara universal, dengan pembatasan ketat pada kondisi kerja dan metode pemasangan, yang merupakan salah satu kendala di lokasi yang paling diabaikan. Berbeda dengan katup periksa yang bergantung pada gravitasi, katup bola dua bagian mengandalkan penyegelan dudukan katup yang telah dikencangkan sebelumnya dan rotasi bola untuk mewujudkan pembukaan dan penutupan. Secara teoritis, pemasangan horizontal dan vertikal dapat diterima secara struktural. Namun demikian, pemasangan vertikal memperbesar risiko tersembunyi seperti sedimentasi sedang dan penyimpangan tegangan batang, yang secara langsung merusak stabilitas penyegelan dan masa pakai. Pemasangan vertikal berfungsi sempurna untuk media bersih termasuk air murni, air jernih, dan gas konvensional pada suhu normal dan tekanan rendah, tanpa berdampak pada stabilitas pengoperasian. Untuk media yang mengandung sedimen, partikel padat, viskositas tinggi atau kristalisasi mudah, pemasangan vertikal tidak disarankan. Kotoran akan terus mengendap di bagian bawah badan katup vertikal, merusak permukaan dudukan katup presisi dan menyebabkan kemacetan bola, kebocoran mikro, dan peralihan yang tidak mulus — masalah yang jarang terlihat pada katup yang dipasang secara horizontal. Selain itu, ada aturan yang tidak dapat dilanggar untuk pemasangan vertikal: batang katup tidak boleh dipasang ke bawah. Roda tangan dan aktuator harus menghadap ke atas atau ke samping. Pemasangan ke bawah menyebabkan sisa media dan akumulasi kotoran di area pengepakan batang, menyebabkan korosi bertahap, kebocoran eksternal, dan bahaya tersembunyi yang tidak dapat diperbaiki.

3. Pedoman Pemasangan Inti untuk Katup Bola Flange Dua Bagian

Lebih dari 80% kegagalan katup tahap akhir disebabkan oleh pemasangan yang tidak standar, bukan karena cacat kualitas. Pemasangan profesional berfokus pada menghilangkan tekanan pipa, penyimpangan penyegelan, dan risiko benturan sedang, bukan sekadar menyelaraskan lubang baut dan sekrup pengencang. Berikut ini adalah pedoman operasi inti yang telah diverifikasi di lapangan.

3.1 Pra-perawatan Saluran Pipa untuk Menghindari Abrasi Tersembunyi

Bersihkan dan siram seluruh pipa secara menyeluruh sebelum pemasangan untuk menghilangkan terak las, karat, serpihan potongan, dan partikel keras lainnya. Dudukan katup katup bola dua bagian mengadopsi struktur penyegelan cermin presisi tinggi. Kotoran kecil yang keras akan menyebabkan goresan permanen dan kebocoran mikro permanen, yang merupakan penyebab utama kegagalan katup baru dalam jangka pendek.

3.2 Penyelarasan Flange Tanpa Tegangan

Jangan sekali-kali menarik atau menekan pipa secara paksa untuk menyelaraskan lubang flensa. Badan katup dua bagian yang kaku rentan terhadap deformasi mikro di bawah tekanan paksa. Ketika tekanan sistem berfluktuasi, badan katup yang berubah bentuk akan mengalami kegagalan penyegelan atau bahkan retak. Pastikan permukaan flensa dipasang secara alami dan penempatan gasket di tengah untuk distribusi tekanan yang seragam.

3.3 Pengencangan Baut Secara Diagonal dan Bertahap

Kencangkan baut flensa secara diagonal dan dalam beberapa tahap alih-alih mengencangkan satu sisi sekaligus. Kompresi asimetris menyebabkan tekanan gasket yang tidak seimbang dan deformasi flensa mikro, yang menyebabkan masalah umum di lokasi: tidak ada kebocoran pada tekanan rendah tetapi rembesan terlihat jelas pada tekanan tinggi.

3.4 Uji Tekanan Langkah Penuh Setelah Pemasangan

Jangan mengoperasikan katup secara formal segera setelah pemasangan. Lakukan uji tekanan dalam keadaan terbuka penuh dan tertutup penuh untuk memverifikasi kinerja penyegelan dan memeriksa gangguan macet atau kesalahan macet yang disebabkan oleh tegangan, sehingga menghilangkan potensi risiko terlebih dahulu.

3.5 Cadangan Ruang Operasi dan Pemeliharaan yang Cukup

Berikan jarak yang cukup di sekitar batang katup, roda tangan, dan aktuator listrik atau pneumatik. Ruang yang tersumbat akan menghambat pengoperasian peralihan harian dan pemeliharaan rutin selanjutnya.

4. Skenario Instalasi yang Dilarang Keras

Meskipun katup bola flensa dua bagian memiliki stabilitas universal dan keunggulan biaya, katup tersebut memiliki keterbatasan struktural yang melekat. Penerapan yang tidak tepat dalam skenario tertentu akan menyebabkan keausan permanen dan potensi bahaya keselamatan, yang jelas merupakan hal yang tabu dalam bidang teknik.

4.1 Jalur Produksi Berkelanjutan yang Membutuhkan Perawatan Sering

Struktur baut dua bagian tidak dapat mendukung penggantian suku cadang internal yang aus secara inline. Setelah dudukan atau segel katup aus, seluruh katup harus dilepas dan pipa diputuskan untuk pemeliharaan. Hal ini tidak berlaku untuk skenario produksi berkelanjutan 24 jam yang memerlukan pembersihan rutin dan penggantian suku cadang, di mana katup bola tiga bagian adalah satu-satunya pilihan yang memungkinkan.

4.2 Kondisi Kerja dengan Media Partikulat, Kristal atau Viskositas Tinggi

Tidak seperti katup tiga bagian yang mendukung pembongkaran dan pembersihan cepat, katup dua bagian tidak dapat dibongkar dengan mudah untuk membersihkan endapan internal. Pengoperasian jangka panjang dengan media yang tidak murni akan menyebabkan abrasi permukaan penyegelan terus menerus dan kemacetan bola, sehingga meningkatkan kemungkinan kegagalan secara tajam.

4.3 Saluran Pipa dengan Water Hammer yang Parah dan Fluktuasi Tekanan yang Sering Terjadi

Struktur split dua bagian memiliki ketahanan benturan yang lebih rendah dibandingkan dengan katup integral dan katup tiga bagian yang diperkuat. Pukulan palu air yang berulang-ulang dan perubahan tekanan yang drastis akan mengendurkan baut pengikat dan melemahkan gaya pra-pengencangan penyegelan, sehingga mengakibatkan kebocoran media yang terus-menerus.

4.4 Peraturan Pembatasan Jangka Panjang

Katup bola flensa dua bagian dirancang khusus untuk kontrol on-off daripada layanan pelambatan. Pengoperasian setengah terbuka dalam jangka panjang akan menyebabkan gerusan medium berkecepatan tinggi pada dudukan katup, dengan cepat merusak lapisan penyekat cermin dan menyebabkan kebocoran permanen. Ini hanya memungkinkan penyesuaian aliran seketika, bukan pembatasan terus menerus.

4.5 Pemasangan Non-Standar dalam Skenario Tahan Ledakan

Untuk media yang mudah terbakar dan meledak, menghilangkan perangkat penghilangan listrik statis atau memasang batang ke bawah akan menyebabkan akumulasi listrik statis dan pengendapan sedang, sehingga menimbulkan risiko ledakan dan kebakaran yang serius.5. Pertanyaan Yang Sering Diajukan Tentang Dua Potong

5. Pertanyaan Yang Sering Diajukan Tentang Pemasangan Katup Bola Flange Dua Bagian

Q1: Metode pemasangan mana yang memberikan masa pakai lebih lama, vertikal atau horizontal?

Untuk media bersih tanpa kotoran, postur pemasangan berdampak kecil pada masa pakai. Untuk media yang rawan sedimen, pemasangan horizontal jauh lebih stabil. Ini secara efektif menghindari pengendapan pengotor internal dan mengurangi keausan permukaan penyegelan, menjadikannya solusi pilihan untuk kondisi kerja yang kompleks.

Q2: Mengapa katup hanya bocor pada tekanan tinggi tetapi tidak pada tekanan rendah setelah pemasangan?

Lebih dari 90% kegagalan tersebut disebabkan oleh pengencangan baut yang tidak merata, offset gasket, dan tegangan pipa yang tidak terlepas. Penyimpangan struktur tidak signifikan pada tekanan rendah namun semakin besar pada tekanan tinggi, menyebabkan kegagalan penyegelan. Masalah ini dapat diatasi dengan mengencangkan kembali baut secara diagonal dan menghilangkan tekanan pada pipa.

Q3: Dapatkah katup bola flensa dua bagian cocok dengan aktuator otomatis?

Ya. Katup bola flensa dua bagian platform tinggi standar sepenuhnya kompatibel dengan aktuator listrik dan pneumatik. Mereka mendukung kendali otomatis jarak jauh dan merupakan pilihan hemat biaya untuk saluran pipa fluida otomatis.

Q4: Apa yang menyebabkan kemacetan pada katup yang baru dipasang?

Penyebab umum termasuk goresan permukaan penyegelan dari kotoran pipa, deformasi mikro yang disebabkan oleh penyelarasan flensa yang dipaksakan, dan kurangnya operasi uji pelepas tekanan. Ini adalah kesalahan instalasi yang umum dan bukan masalah kualitas produk.

Q5: Bagaimana cara memilih antara katup bola flensa dua bagian dan tiga bagian?

Pilih katup bola dua bagian untuk kondisi kerja konvensional dengan frekuensi perawatan rendah dan tuntutan pengendalian biaya. Pilih katup bola tiga bagian untuk lingkungan korosif yang keras, media yang mudah kotor, dan sistem produksi berkelanjutan yang memerlukan perawatan inline. Tidak ada keunggulan mutlak di antara keduanya – yang ada hanya kesesuaian berdasarkan skenario.

Kesimpulan

Nilai teknik inti dari katup bola flensa dua bagian terletak pada kemampuan adaptasinya yang sangat baik terhadap sebagian besar skenario fluida industri umum. Dengan struktur yang stabil, kinerja yang matang, dan biaya yang terkendali, pipa-pipa tersebut telah menjadi komponen dasar dan inti jaringan pipa industri modern. Sebagian besar kegagalan katup disebabkan oleh ketidaksesuaian kondisi kerja dan pemasangan yang tidak standar, bukan cacat produk yang melekat. Pemahaman menyeluruh tentang trade-off struktural, batasan pemasangan, dan tabu penerapannya membantu para insinyur menghindari kesalahan pemasangan yang distereotipkan, memaksimalkan stabilitas operasional jangka panjang, mengurangi biaya pemeliharaan keseluruhan, dan pada akhirnya mewujudkan pengoperasian sistem fluida industri yang aman, efisien, dan berkelanjutan.
