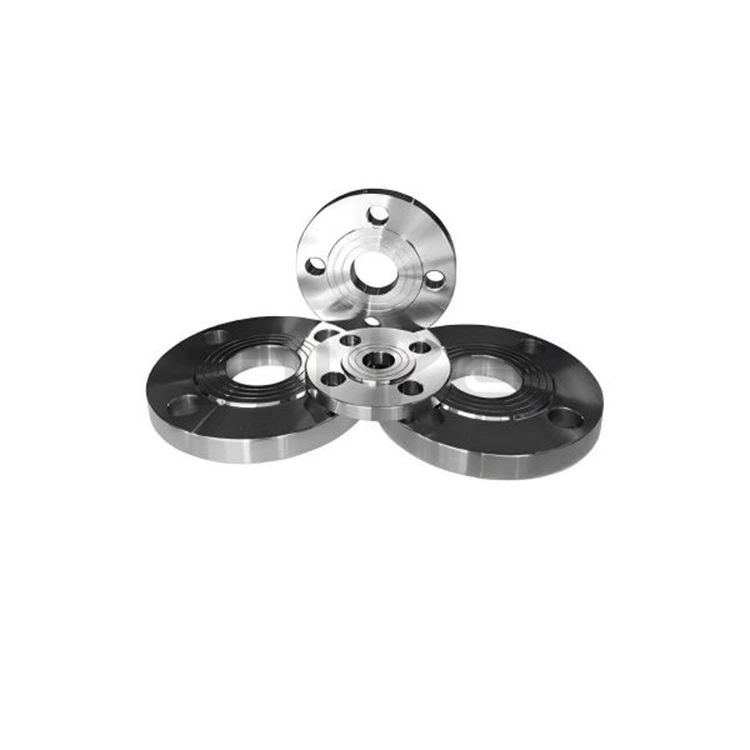

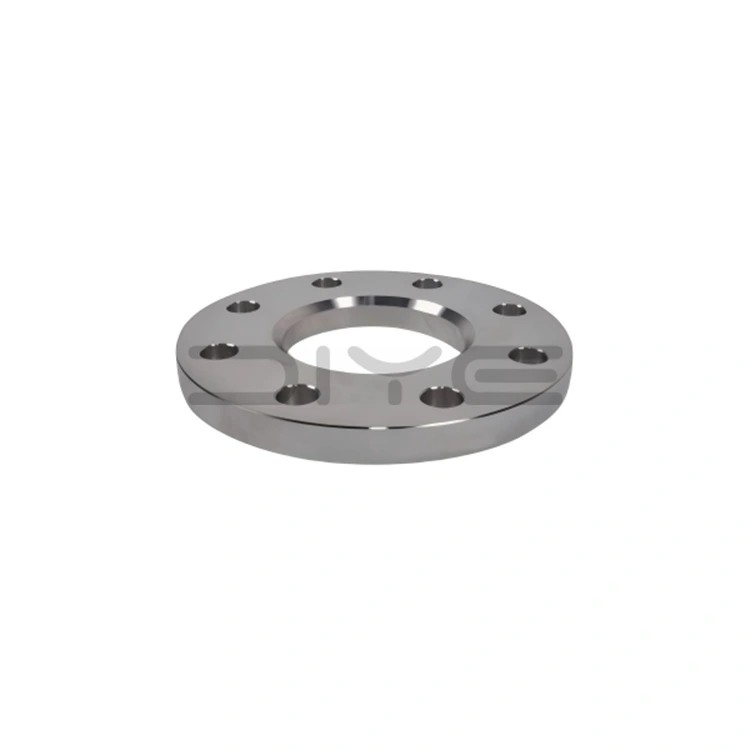

GOST 12820-80 Flensa

Flensa GOST 12820-80 kami diproduksi berdasarkan dua sistem inti standar GOST, membentuk sistem teknis lengkap yang kompatibel dengan spesifikasi pipa tradisional Rusia dan generasi berikutnya:

1. GOST 12820-80: Standar klasik khusus untuk flensa slip-on baja bertekanan sedang dan rendah, cocok untuk PN 0,1–2,5MPa, DN10–1600, terutama dilengkapi dengan permukaan penyegelan RF/FF, banyak digunakan pada jaringan pipa kota konvensional dan industri umum.

2. GOST 33259-2015: Standar master universal baru yang menggantikan standar lama, mencakup semua peringkat tekanan (PN1–250) dan semua jenis flensa termasuk slip-on, leher las, flensa longgar, dan flensa buta, memenuhi kebutuhan proyek bertekanan tinggi dan terdiversifikasi.

Parameter Produk Inti

1. Kisaran Tekanan dan Diameter

- Tekanan Nominal (PN): 6 level (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), mencakup kondisi pengoperasian dari 0.1 hingga 2.5 MPa.

- Diameter Nominal (DN): DN10–1600 (½"–64"), sesuai dengan spesifikasi perpipaan industri umum.

2. Jenis Permukaan Penyegelan

- Tipe Standar: RF (Raised Face, Type 02) dengan garis air, kekasaran Ra≤3.2μm; FF (Flat Face, Type 01) rata dengan bidang flensa.

- Tipe Opsional: MFM (Raised Face), TG (Tongue & Groove), cocok untuk lingkungan bertekanan tinggi/korosif.

3. Pemilihan Bahan

Menggunakan standar arus utama Rusia dan bahan setara internasional, sesuai dengan standar GOST 12816-80:

- Baja Tahan Karat: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Baja Karbon: St20, St35; Baja Paduan Rendah: 16Mn.

Produksi dan Jaminan Mutu

1. Pengendalian Produksi

- Akurasi dimensi, termasuk diameter luar, diameter dalam, jarak pusat lubang baut, ketebalan, dan tinggi permukaan penyegelan, secara ketat mematuhi tabel standar;

- Proses pemesinan dan penempaan CNC yang canggih memastikan kinerja produk yang stabil dan konsistensi yang tinggi.

2. Pemeriksaan Kualitas

- Inspeksi item lengkap: inspeksi visual, pengukuran dimensi, dan uji hidrostatik tekanan nominal 1,5 kali;

- Sertifikasi lengkap: Sertifikat material GOST, sertifikasi EAC, dan laporan pemeriksaan kualitas disediakan untuk setiap batch.

Cakupan Jenis Flange:

1. 01: Flensa muka datar (tipe inti PL, GOST 12820-80)

2. 02: Flensa soket (SO)

3. 03: Flensa longgar (LJ)

4. 04: Flensa pantat longgar (LJ)

5. 05: Flensa pantat (WN, sesuai dengan GOST 12821-80)

6. 06: Flensa buta (BL)

Kustomisasi dan Layanan Pendukung:

1. Kustomisasi non-standar: Ukuran, bahan, dan permukaan penyegelan dapat disesuaikan sesuai dengan gambar proyek;

2. Pasokan terpadu: Menyediakan pengencang dan segel gost yang cocok, menyederhanakan proses pengadaan dan memastikan kompatibilitas;

3. Kemampuan beradaptasi pasar: Produk sepenuhnya mematuhi standar pasar Rusia dan CIS, cocok untuk proyek jangka panjang dan kerja sama perdagangan luar negeri.

Flange DIYE VALVE GOST 12820-80 menggabungkan manufaktur profesional, kepatuhan standar, dan kualitas yang dapat diandalkan, menjadikannya produk pilihan untuk sambungan pipa bertekanan rendah dan menengah di pasar Rusia, CIS, dan Asia Tengah. Kami mematuhi prinsip-prinsip kualitas pertama dan mengutamakan pelanggan, menyediakan pasokan yang stabil dan dukungan teknis kepada mitra global kami.

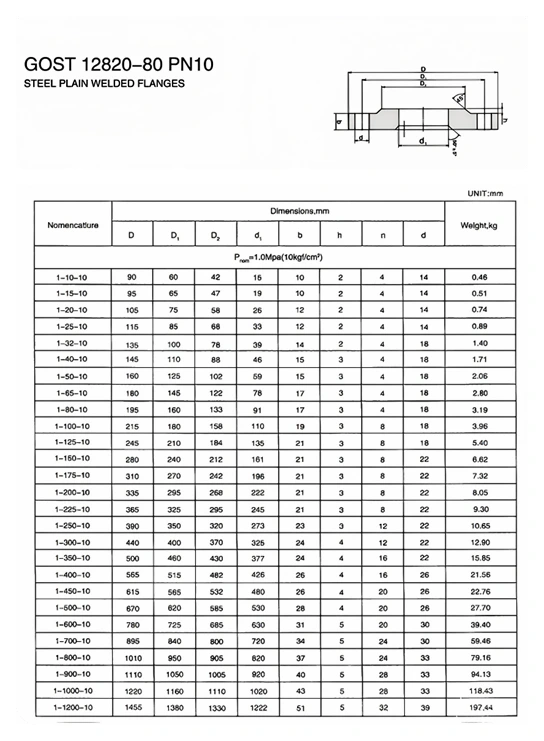

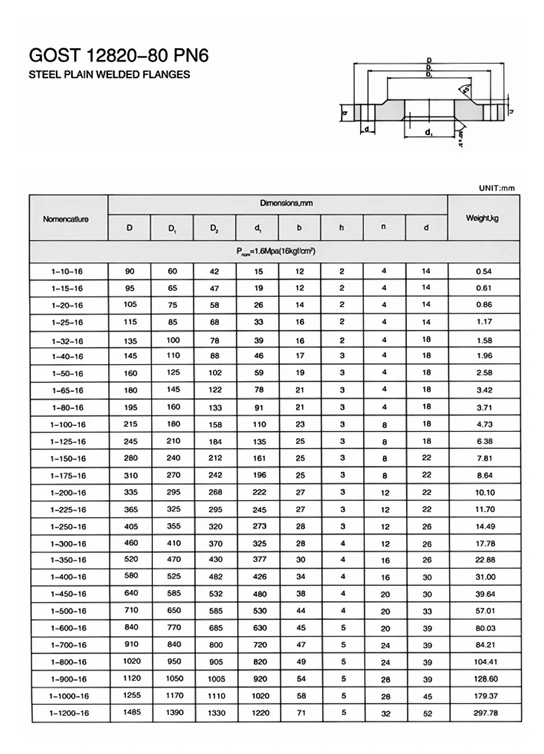

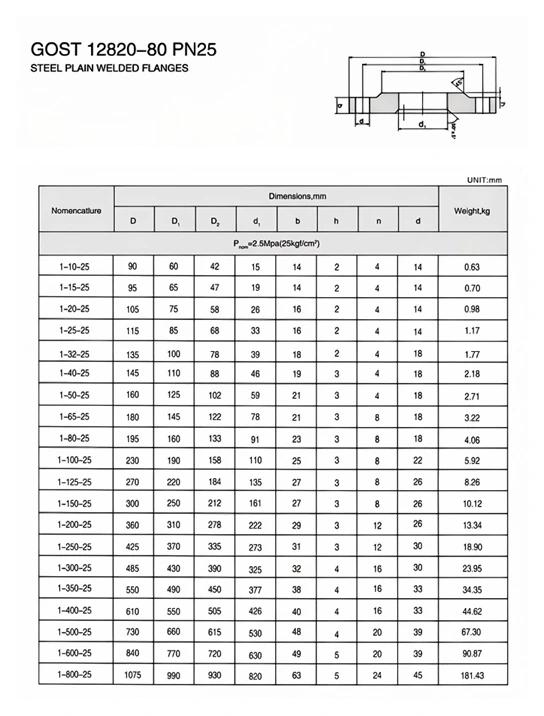

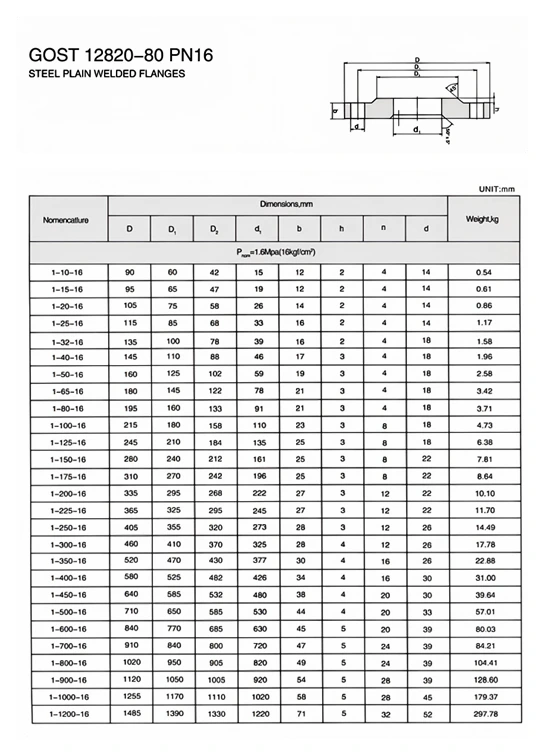

Spesifikasi Teknis

FAQ

T: Apa saja standar inti umum untuk Flensa GOST 12820-80?

J: GOST 12820-80 adalah standar lama klasik, khusus pada flensa slip-on baja bertekanan sedang dan rendah; GOST 33259-2015 adalah versi baru dari standar master umum, yang sepenuhnya menggantikan sistem lama, mencakup semua tingkat tekanan dan semua jenis flensa, dan berlabuh dengan perusahaan Rusia modern dan proyek sertifikasi EAC.

T: Dapatkah kedua standar tersebut diganti dan digabungkan satu sama lain?

A: Ukuran konvensional kompatibel, tetapi untuk tekanan tinggi, permukaan penyegelan, ketebalan dinding, dan parameter baut, Gost 33259-2015 akan berlaku; GOST 12820-80 dapat digunakan untuk pemeliharaan peralatan lama, dan standar baru tahun 2015 harus diterapkan untuk proyek konstruksi baru.

T: Bagaimana cara memilih antara flensa slip-on GOST dan flensa leher las?

A: Flensa slip-on GOST 12820-80 cocok untuk suhu normal, tekanan sedang dan rendah, pasokan air umum, dan pipa drainase/proses; Flensa leher las GOST 33259-2015 tahan suhu tinggi dan tekanan tinggi, anti-getaran, dan digunakan untuk minyak dan gas, industri kimia, uap utama, dan jaringan pipa berisiko tinggi lainnya.

T: Apa saja jenis permukaan penyegelan yang umum pada Flensa GOST 12820-80?

A: RF (Wajah Terangkat, yang paling umum digunakan), FF (Wajah Datar), MFM (Wajah Pria-Wanita), TG (Wajah Lidah dan Alur), RJ (Wajah Sambungan Cincin, konfigurasi kelas atas dari standar baru, didedikasikan untuk penyegelan logam bersuhu tinggi dan bertekanan tinggi).

T: Saluran pipa dan baut apa yang cocok dengan Flensa GOST 12820-80?

A: Ini cocok dengan pipa baja standar gost dan baut dan mur khusus gost. Gasket dipilih dari gasket karet standar Gost, gasket luka spiral, dan gasket cincin logam. Set lengkap pencocokan mencegah kebocoran.
