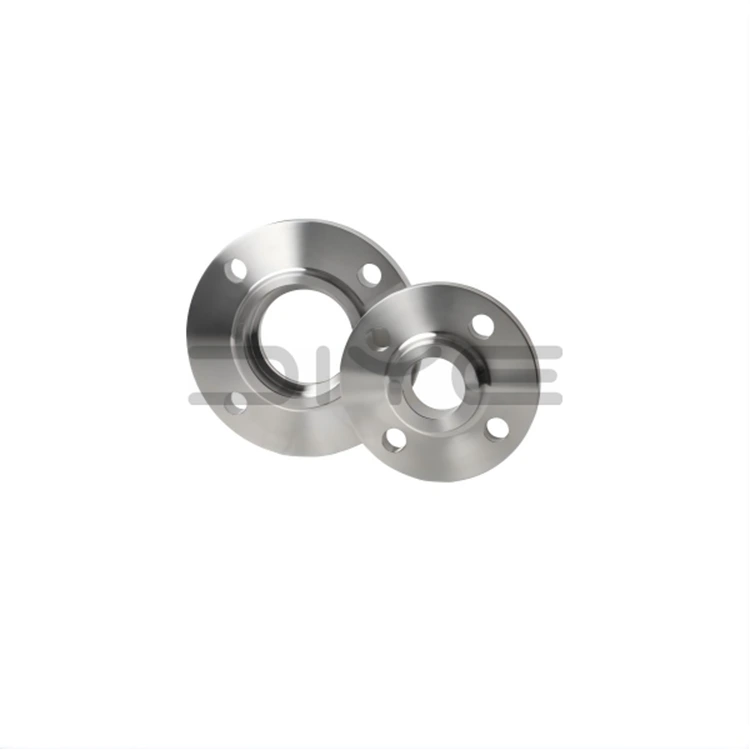

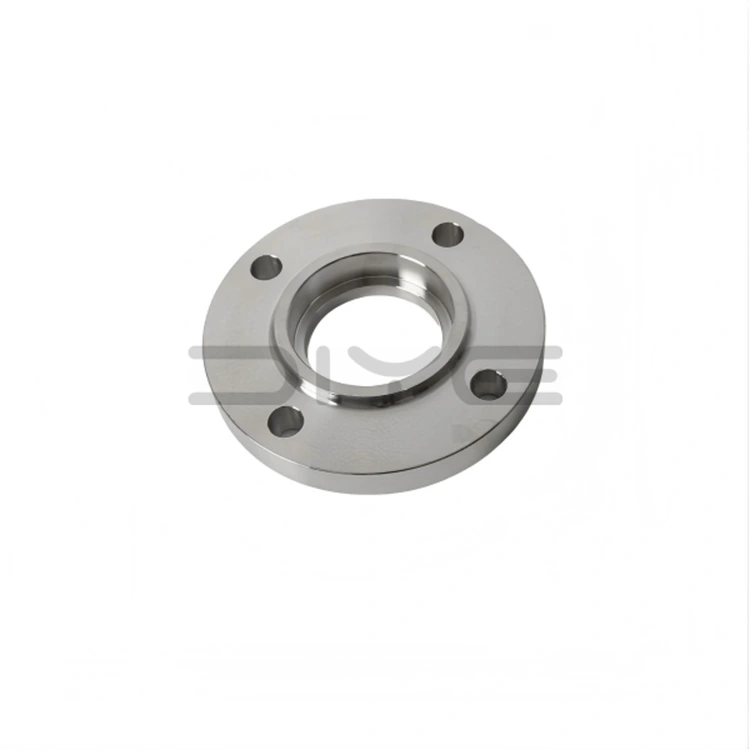

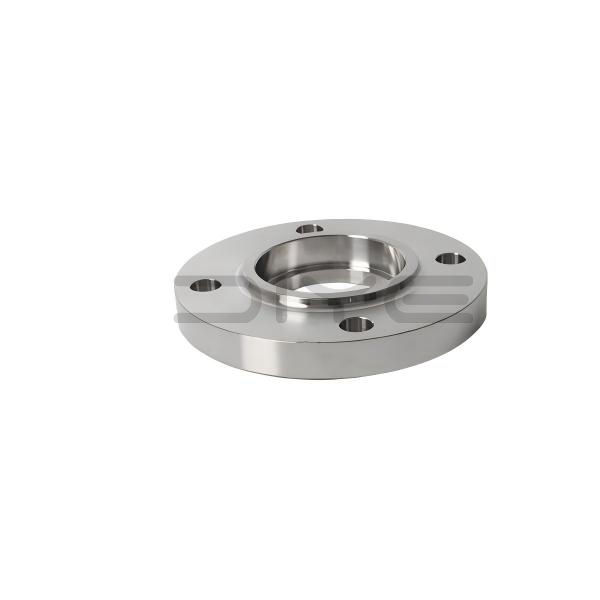

Flensa Pengelasan Soket

Flensa Pengelasan Soket adalah flensa tempa berleher dengan alur soket internal di salah satu ujungnya. Selama pemasangan, pipa baja dimasukkan ke dalam soket dan diamankan dengan las fillet eksternal, sehingga tidak perlu membuat ujung pipa miring atau menggunakan pelat pendukung las butt. Produk ini terutama diproduksi sesuai dengan standar ASME B16.5, yang mencakup peringkat tekanan dari Kelas 150 hingga Kelas 2500, menjadikannya sambungan lepas-pasang pilihan untuk sistem perpipaan berdiameter kecil dan bertekanan tinggi.

Tipe Permukaan Penyegelan Standar

1. RF (Raised Face): Tipe arus utama industri, kompatibel dengan gasket luka spiral dan gasket PTFE, cocok untuk kondisi pengoperasian umum.

2. RJ (Ring Joint): Dirancang untuk kondisi suhu dan tekanan tinggi yang ekstrim, kompatibel dengan gasket cincin logam.

3. MFM (Matching Face): Mencegah erosi dan kompresi gasket, meningkatkan stabilitas penyegelan dalam kondisi yang keras.

Prinsip Kerja dan Proses Pengelasan

1. Penyisipan Pipa: Masukkan pipa ke dalam soket hingga menyentuh anak tangga internal, lalu tarik sedikit untuk memberikan jarak ekspansi termal.

2. Pengelasan Fillet: Lakukan pengelasan fillet eksternal terus menerus di persimpangan dinding luar pipa dan leher flensa.

3. Penyegelan dan Penghilang Stres: Lasan memberikan fiksasi dan penyegelan struktural; jarak bebas internal menyerap ekspansi termal, mencegah retak las.

4. Pengujian Non-Destruktif: Lasan dapat dilakukan pengujian penetrasi PT untuk memastikan kinerja penyegelan presisi pada sistem kritis berdiameter kecil.

Keuntungan Struktural Inti

1. Flensa Pengelasan Soket yang berpusat pada diri sendiri: Flensa las soket internal memungkinkan penyelarasan pipa otomatis, menyederhanakan pemasangan, dan memastikan koaksialitas tinggi.

2. Struktur Tempa Integral: Desain leher tempa satu bagian memberikan kekakuan yang sangat baik dan ketahanan tekanan yang stabil.

3. Pengelasan yang Efisien dan Nyaman: Hanya diperlukan las fillet eksternal, memungkinkan konstruksi cepat dan menghilangkan kebutuhan pengelasan penetrasi penuh.

4. Perlindungan Stres Termal: Celah ekspansi khusus disediakan di bagian bawah pipa untuk melepaskan tekanan termal suhu tinggi dan mencegah kegagalan sambungan.

Spesifikasi dan Pilihan Bahan

1. Ukuran Standar: Terutama DN15–DN50 (NPS 1/2″–2″), dioptimalkan untuk sistem tekanan tinggi berdiameter kecil.

2. Peringkat Tekanan: Spesifikasi yang umum digunakan adalah Kelas 300/600 ke atas, cocok untuk kondisi tekanan sedang dan tinggi.

3. Jenis Bahan: Tersedia dalam baja karbon ASTM A105, baja tahan karat 304/316L, baja paduan, dan baja tempa suhu rendah.

Skenario Aplikasi dan Kemampuan Layanan

Flensa Las Soket Katup DIYE banyak digunakan dalam proyek minyak dan gas, kimia, pembangkit listrik, dan teknik internasional. Kami menawarkan stok ukuran standar serta solusi yang sepenuhnya disesuaikan untuk ukuran non-standar dan bahan khusus. Setiap produk dilengkapi dengan laporan pemeriksaan kualitas asli pabrikan yang lengkap, sertifikat material, data deteksi cacat, dan serangkaian dokumen ekspor lengkap, memastikan kepatuhan penuh terhadap persyaratan berbagai proyek di seluruh dunia.

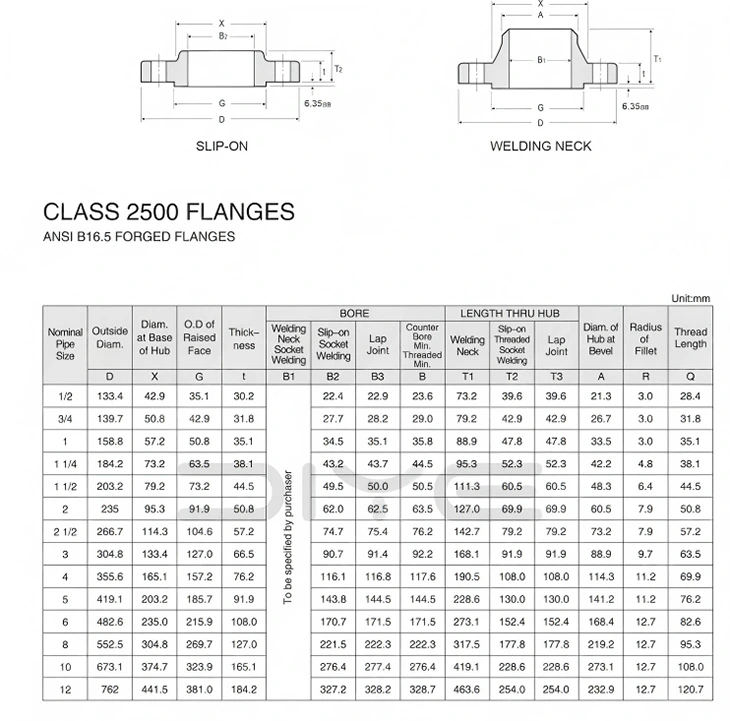

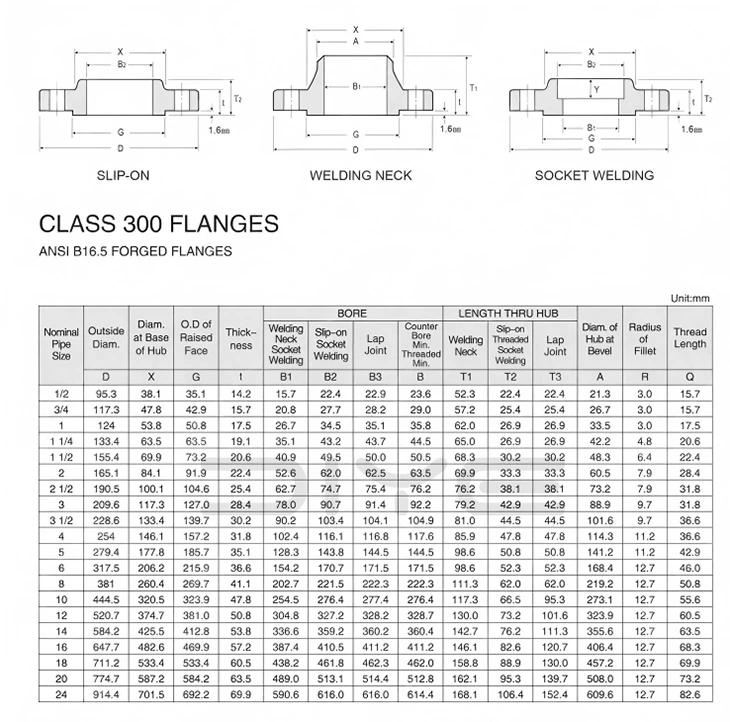

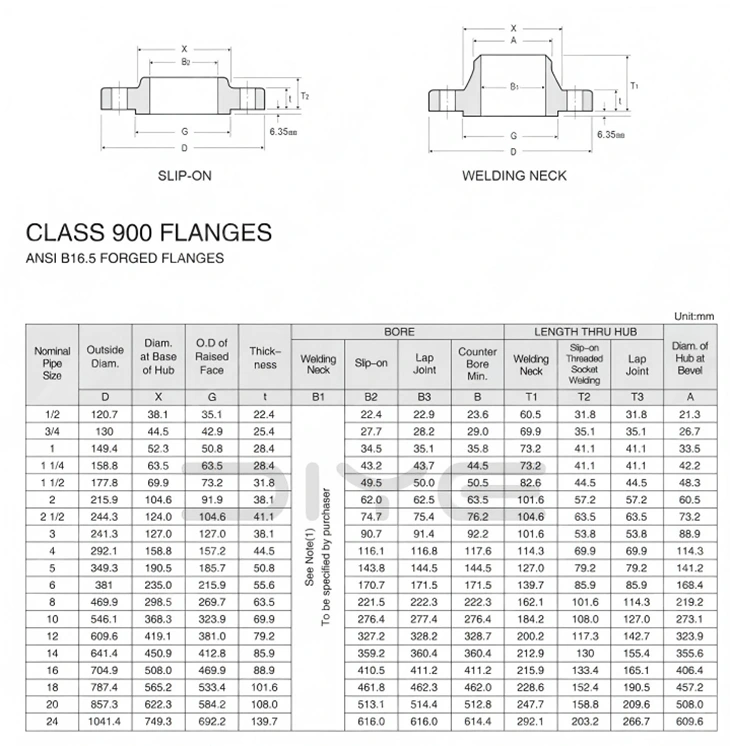

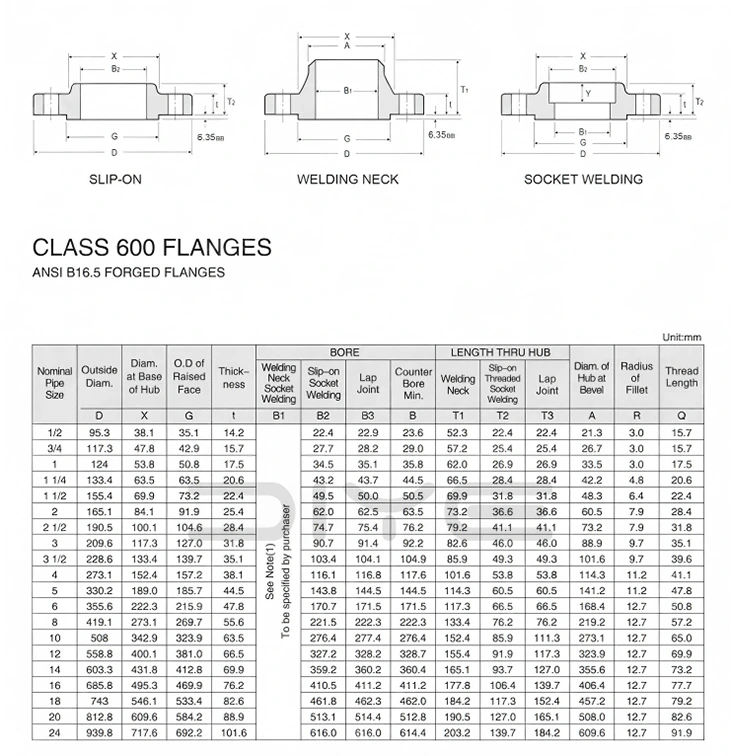

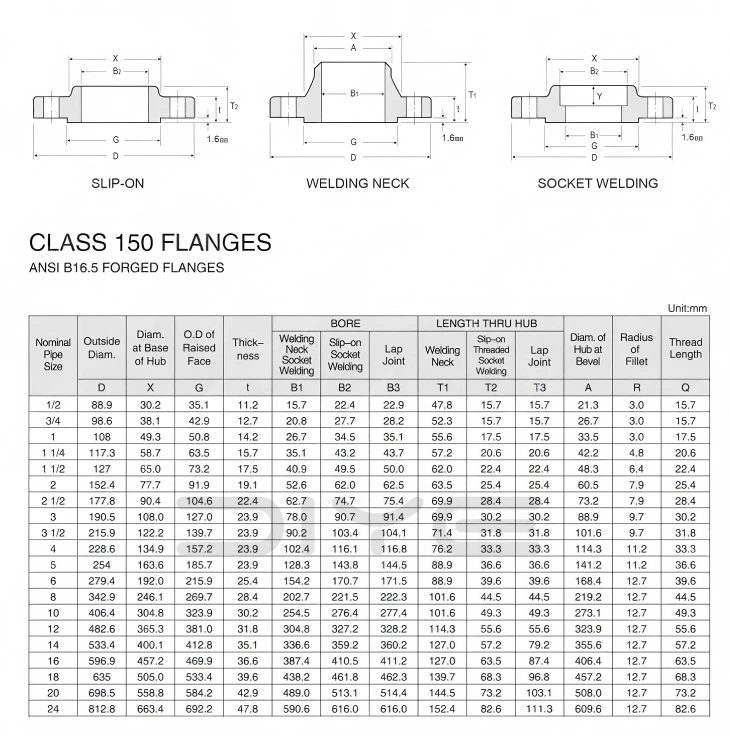

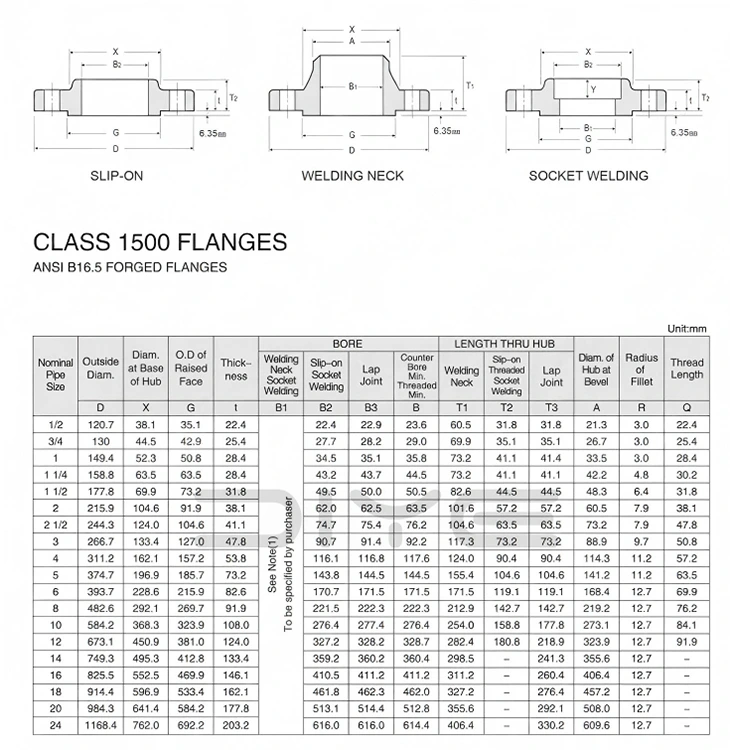

Parameter Teknis
