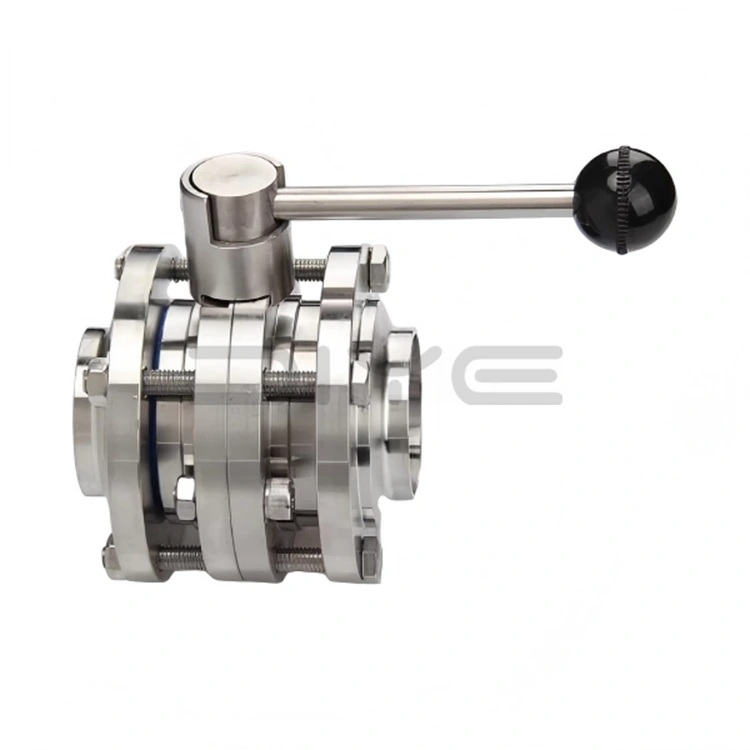

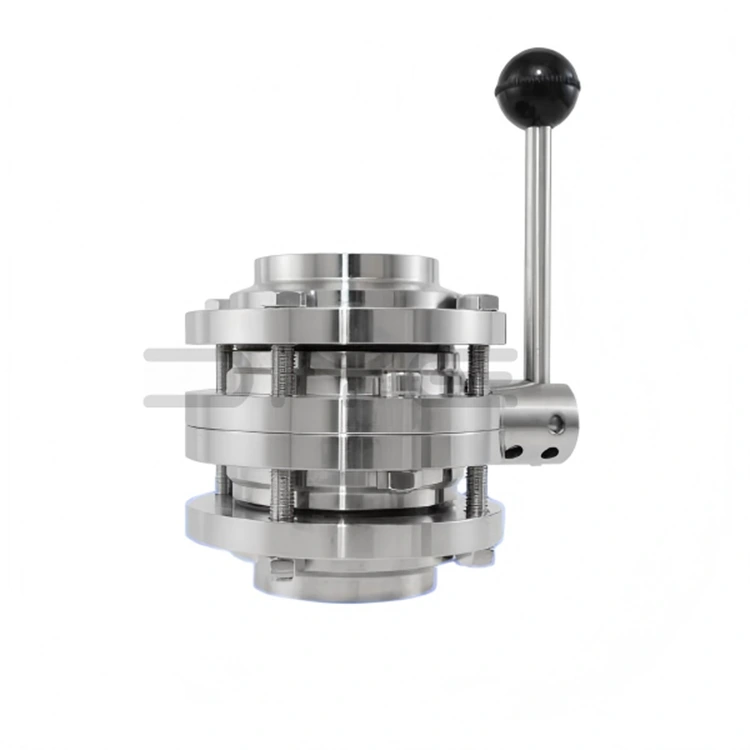

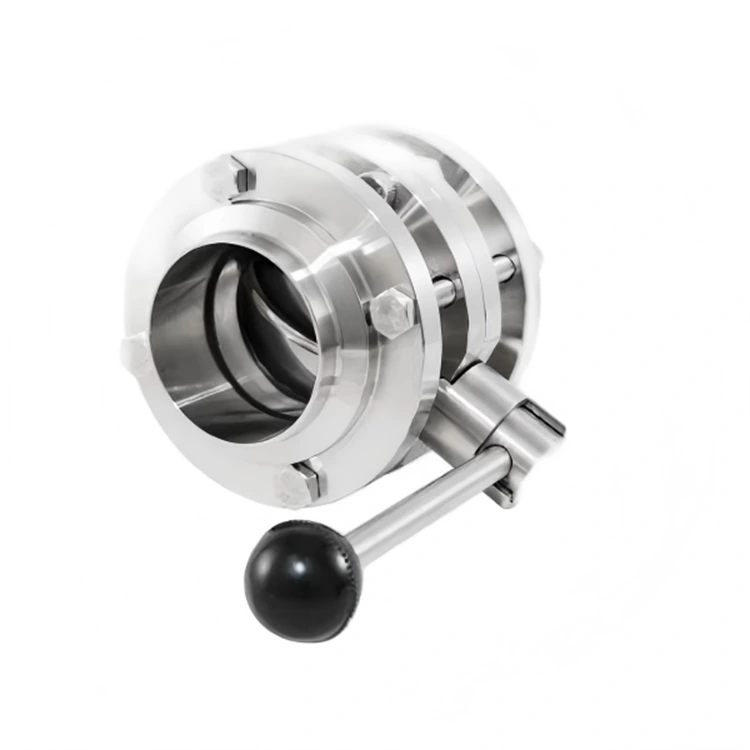

Katup Kupu-Kupu Sanitasi 3 Bagian

Sanitary 3-Piece Butterfly Valve memiliki struktur tiga bagian klasik yang terbagi, terdiri dari badan katup pusat, dua flensa atau klem penghubung di kedua sisi, dan cakram katup internal, batang, dan segel. Dibandingkan dengan katup kupu-kupu terintegrasi, keuntungan terbesarnya adalah pembongkaran total. Pemeliharaan dan pembersihan tidak memerlukan pembongkaran seluruh pipa; cukup dengan melonggarkan klem atau baut di kedua ujungnya memungkinkan pembersihan menyeluruh, disinfeksi, dan penggantian komponen yang rentan, sehingga secara signifikan mengurangi waktu henti dan biaya pemeliharaan.

Standar Manufaktur dan Kebersihan yang Presisi

Sanitary 3-Piece Butterfly Valve menggunakan teknologi pemesinan CNC presisi tinggi, menggunakan baja tahan karat premium SUS304 (1,4301) atau SUS316L (1,4404), dengan toleransi pemesinan dikontrol dalam ±0,01mm. Permukaan bagian dalam dan luar dipoles seperti cermin, dengan kekasaran dinding bagian dalam Ra≤0,4μm (presisi dapat ditingkatkan sesuai kebutuhan), menghilangkan sudut mati sanitasi. Memenuhi standar GMP dan EHEDG serta mendukung pembersihan online CIP dan sterilisasi uap suhu tinggi SIP.

Bahan Unggul dan Performa Penyegelan

1. Badan Katup/Bahan Cakram: Baja tahan karat SUS304 atau SUS316L, tahan korosi dan tahan lama.

2. Bahan Penyegel: EPDM, silikon (SI), atau PTFE food grade bersertifikasi FDA, dibuat dengan mesin presisi untuk segel sempurna.

3. Peringkat Penyegelan: Kelas VI, kebocoran nol dua arah, menghilangkan kebocoran media dan kontaminasi silang.

4. Perawatan permukaan: Pemolesan elektrolitik atau pemolesan mekanis, Ra≤0,8μm (hingga Ra≤0,4μm), mudah dibersihkan dan bebas residu.

Parameter Teknis dan Layanan Kustomisasi

1. Diameter Nominal: DN10～DN150 (1/2"～6")

2. Tekanan Nominal: PN10/16 (1.0/1.6MPa)

3. Suhu Pengoperasian: -30℃～+150℃ (tergantung pada bahan penyegel)

4. Metode Operasi: Pegangan multi-posisi manual (rotasi 90° untuk membuka dan menutup, aliran dapat disesuaikan); aktuator pneumatik/listrik opsional untuk kontrol otomatis

5. Metode Koneksi: Penjepit, flensa, ulir (dapat disesuaikan)

6. Standar: Sesuai dengan 3A, DIN, SMS, ISO, IDF, GB/T 2238

Jaminan Kualitas

Sebagai produsen Sanitary 3-Piece Butterfly Valve yang tepercaya di Tiongkok, DIYE VALVE secara ketat mengontrol seluruh proses produksi: bahan mentah menjalani analisis spektral pada saat kedatangan, dan produk jadi menjalani pengujian tekanan, pengujian penyegelan, dan pengujian kebersihan sebelum meninggalkan gudang untuk memastikan kinerja produk yang stabil dan andal.

Solusi yang Disesuaikan

Kami menawarkan layanan khusus yang mencakup ukuran non-standar, presisi pemolesan khusus, dan metode sambungan khusus. Tim teknik kami akan menggabungkan kebutuhan pelanggan untuk memberikan solusi personal yang memenuhi standar internasional.

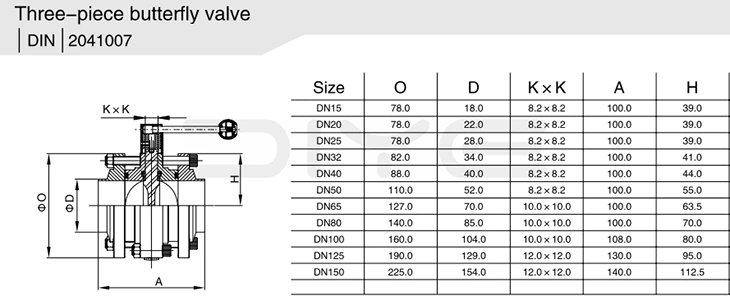

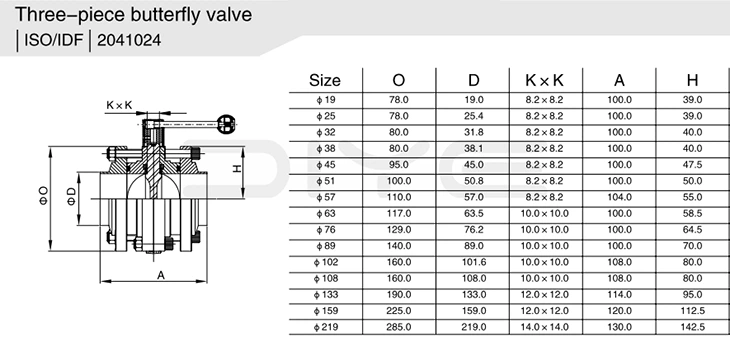

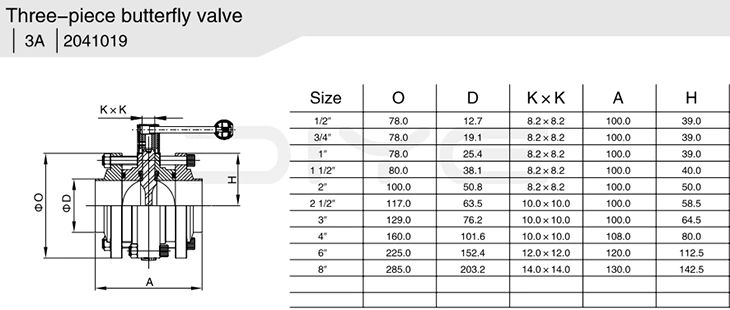

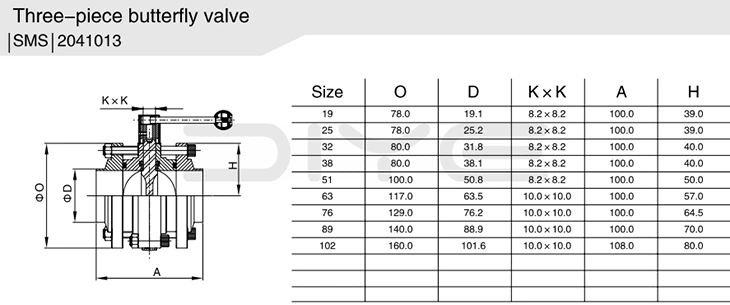

Parameter Teknis
