Katup Bola Bergelang Tekanan Tinggi Baja Tempa

Seri Katup Bola Bergelang Tekanan Tinggi Baja Tempa DIYE VALVE dirancang, diproduksi, dan diuji sesuai dengan berbagai standar domestik dan internasional untuk memastikan kinerja produk memenuhi kebutuhan teknik global.

- Standar desain dan manufaktur: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Standar koneksi flensa: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Standar panjang struktur: ASME B16.10

- Standar pengujian: GB/T 13927, ISO 5208

Diameter nominal standar: DN10~DN300 (1/4"~12"), peringkat tekanan: Kelas 150~Kelas 600 (PN10~PN100); tersedia spesifikasi non-standar tekanan tinggi khusus seperti 2500LB dan PN400, dan diameter nominal dapat disesuaikan sesuai dengan gambar pelanggan untuk beradaptasi dengan kebutuhan pipa bertekanan tinggi yang berbeda.

Keunggulan Produk Inti

1. Bahan Tempa Berkualitas Tinggi, Kinerja Stabil

Bahan utama dari Flanged Ball Valve Tekanan Tinggi Baja Tempa adalah baja tempa berkualitas tinggi, cocok untuk berbagai kondisi kerja yang keras, khususnya sebagai berikut:

- Tempa Baja Karbon (WCB/A216-WCB): Kekuatan struktural tinggi, cocok untuk kondisi tekanan tinggi non-korosif konvensional (seperti pipa minyak dan gas industri biasa).

- Tempa Baja Tahan Karat (F304/F316L): Bahan 304 tahan terhadap korosi ringan, cocok untuk bahan kimia umum bertekanan tinggi, pengolahan air, dan kondisi lainnya; Bahan 316L, dengan tambahan molibdenum, secara signifikan meningkatkan ketahanan terhadap korosi dan ketahanan oksidasi, cocok untuk lingkungan yang sangat korosif seperti asam, basa, media yang mengandung belerang, dan air laut. Masa pakainya dalam kondisi korosif bertekanan tinggi adalah 3-5 kali lipat dari katup bola baja karbon biasa.

- Tempa Baja Khusus (seperti 35CrMoA): Disesuaikan untuk tekanan sangat tinggi dan kondisi kerja khusus, memberikan dukungan material yang andal.

2. Aksesori Berkinerja Tinggi, Aman dan Tahan Lama

Semua aksesori untuk Katup Bola Bergelang Tekanan Tinggi Baja Tempa terbuat dari bahan khusus bertekanan tinggi, memastikan stabilitas dan keamanan katup secara keseluruhan:

- Batang Katup: Terbuat dari tempa tahan aus dan tahan korosi seperti 2Cr13/A246-416, dengan perawatan permukaan nitridasi, menawarkan kekuatan puntir yang sangat baik. Desain yang dipasang di bawah dengan struktur segel belakang mencegah batang katup terjatuh dan kebocoran media.

- Baut: Gunakan baut khusus bertekanan tinggi 35CrMoA/A193-B7, yang menawarkan kekuatan tinggi dan sifat anti-longgar, cocok untuk kondisi tekanan tinggi.

- Segel: Terbuat dari bahan khusus bertekanan tinggi seperti PTFE, PPL, dan fluororubber. Beberapa model menggunakan struktur rangkap tiga dari segel keras logam + segel bantu elastis, di mana semakin tinggi tekanan, semakin ketat segelnya, mencapai nol kebocoran dua arah dan memenuhi standar "kebocoran nol" API 6D.

3. Struktur Ilmiah, Kemampuan Beradaptasi Luas

Mengadopsi desain struktural yang ditargetkan berdasarkan kondisi pengoperasian, Katup Bola Bergelang Tekanan Tinggi Baja Tempa cocok untuk berbagai skenario:

- Struktur Bola Mengambang: Cocok untuk katup berdiameter kecil, mengandalkan tekanan sedang untuk memastikan kesesuaian antara bola dan dudukan katup. Struktur sederhana, penyegelan yang andal.

- Struktur Bola Tetap: Cocok untuk katup berdiameter besar. Bola ditopang oleh poros atas dan bawah, mencegah offset selama pembukaan dan penutupan, mengurangi torsi pengoperasian, cocok untuk pengoperasian yang sering di bawah tekanan tinggi, dan mengurangi keausan batang katup.

- Desain Anti-statis dan Tahan Api: Dilengkapi pada beberapa model. Desain anti-statis mencegah percikan api statis, dan desain tahan api memungkinkan penyegelan sementara melalui kontak logam-ke-logam setelah segel terbakar, cocok untuk kondisi tekanan tinggi yang mudah terbakar dan meledak.

Komitmen kami

Sebagai produsen dan pemasok profesional di Tiongkok, DIYE VALVE menganut filosofi "Kualitas Pertama, Pelanggan Tertinggi". Pabrik kami memiliki sistem produksi dan pengujian yang lengkap, dengan kontrol ketat sepanjang proses untuk memastikan kualitas produk. Kami juga memberikan dukungan teknis profesional dan layanan purna jual, dan telah menjalin hubungan kerja sama jangka panjang dan stabil dengan mitra global.

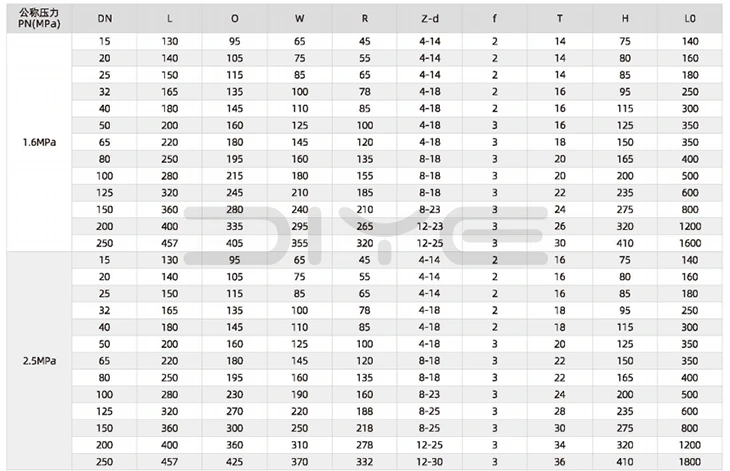

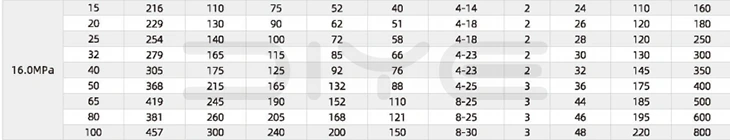

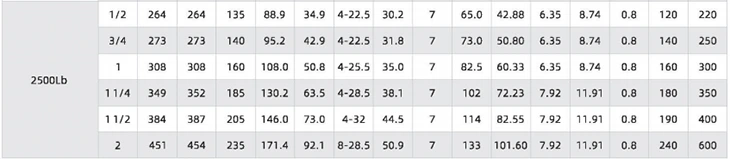

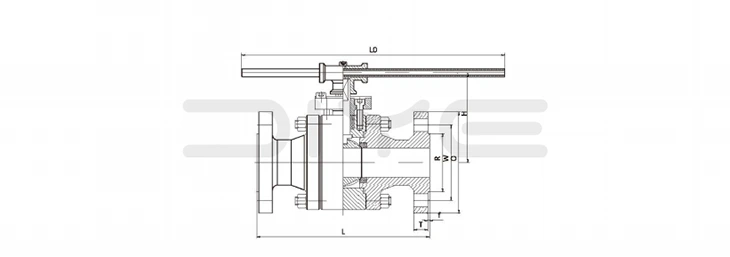

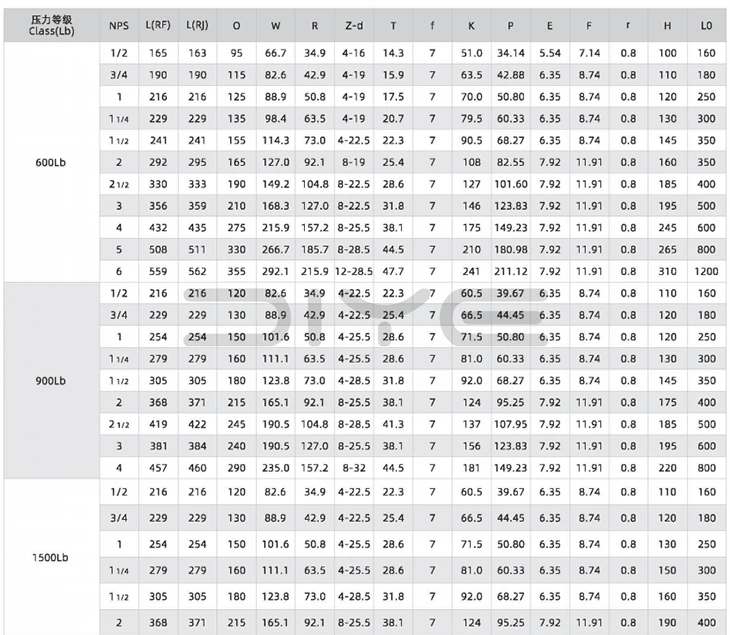

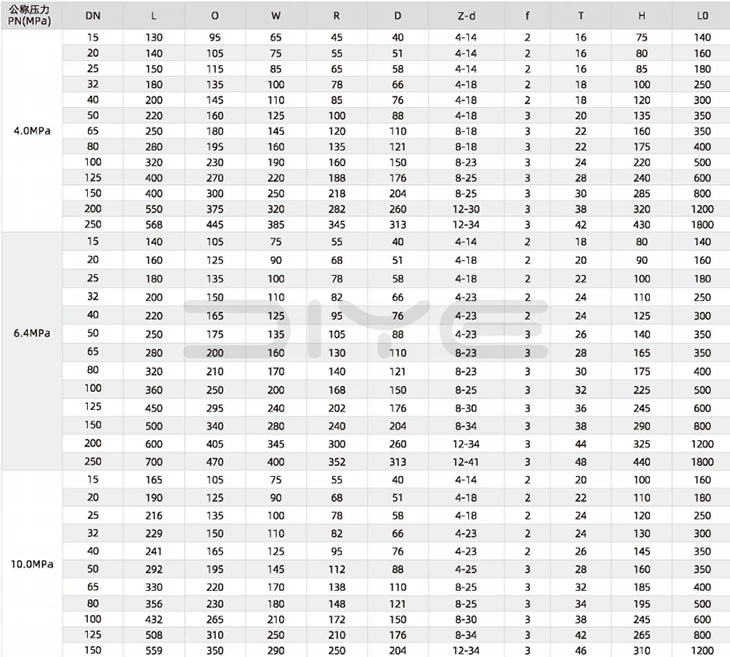

Parameter Teknis

Pertanyaan Umum

T: Dapatkah Katup Bola Bergelang Tekanan Tinggi Baja Tempa mencapai nol kebocoran di bawah tekanan tinggi?

A: Ini mengadopsi desain penyegelan ganda yang cocok untuk kondisi kerja bertekanan tinggi: ① Penyegelan Utama: Ini mengadopsi kombinasi dudukan katup elastis tertanam (PTFE/PPL/fluororubber) dan segel keras logam, dengan cincin-O di belakang dudukan katup. Semakin tinggi tekanan sedang, semakin ketat dudukan katup menekan bola, mencapai nol kebocoran dua arah dan memenuhi standar "kebocoran nol" API 6D; ② Penyegelan Batang Katup: Ini mengadopsi batang katup yang dipasang di bawah + struktur segel belakang + segel pengepakan multi-lapis. Pengepakannya terbuat dari grafit fleksibel khusus bertekanan tinggi atau PTFE untuk mencegah kebocoran sedang pada batang katup dan menghindari torsi dan pelepasan batang katup di bawah tekanan tinggi; ③ Desain Anti-statis/Tahan Api: Beberapa model memiliki pegas anti-statis bawaan. Ketika segel terbakar, penyegelan sementara dapat dicapai melalui kontak logam-ke-logam, cocok untuk kondisi kerja dengan media yang mudah terbakar dan meledak.

T: Apa perbedaan antara struktur bola mengambang dan bola tetap dari Katup Bola Bergelang Tekanan Tinggi Baja Tempa? Bagaimana cara memilih berdasarkan kaliber?

A: ① Struktur Bola Mengambang: Biasa digunakan untuk kaliber kecil (DN10~DN50), bola tidak memiliki penyangga tetap, dan segel dicapai dengan menekan bola ke dudukan katup satu sisi melalui tekanan sedang. Ini memiliki struktur sederhana, torsi pembukaan dan penutupan kecil, dan biaya rendah, cocok untuk kondisi kerja konvensional bertekanan tinggi dan aliran kecil; Struktur Bola Tetap: Biasa digunakan untuk kaliber besar (DN65~DN300), bola ditopang secara tetap oleh batang katup atas dan bawah, tanpa offset selama pembukaan dan penutupan, stabilitas bantalan tekanan yang kuat, cocok untuk kondisi kerja bertekanan tinggi, aliran besar, dan pengoperasian yang sering, yang secara efektif dapat mengurangi risiko keausan dan deformasi batang katup. Diye dapat menyesuaikan struktur bola mengambang atau bola tetap sesuai dengan kebutuhan pelanggan dan kondisi kerja.

T: Apa tindakan pencegahan utama untuk memasang Katup Bola Bergelang Tekanan Tinggi Baja Tempa dalam kondisi kerja bertekanan tinggi?

A: ① Sambungan Flange: Baut harus berupa baut khusus bertekanan tinggi seperti 35CrMoA/A193-B7, dan prinsip "pengencangan seragam diagonal dan langkah demi langkah" harus diterapkan untuk menghindari retaknya badan katup karena gaya yang tidak merata, dan torsi harus memenuhi peraturan standar; ② Arah Aliran Sedang: Pastikan tanda arah aliran badan katup konsisten dengan arah aliran sedang; tidak ada batasan arah aliran katup bola port penuh; ③ Lingkungan Pemasangan: Hindari paparan sinar matahari dan hujan di luar ruangan, dan bersihkan kotoran pipa sebelum pemasangan untuk mencegah penyumbatan inti bola; ④ Penerimaan Uji Tekanan: Uji tekanan di tempat harus dilakukan setelah pemasangan. Tekanan uji tekanan air adalah 1,5 kali tekanan nominal, dan tekanan uji tekanan udara adalah 1,1 kali tekanan nominal. Ini hanya dapat digunakan jika tidak ada kebocoran.
