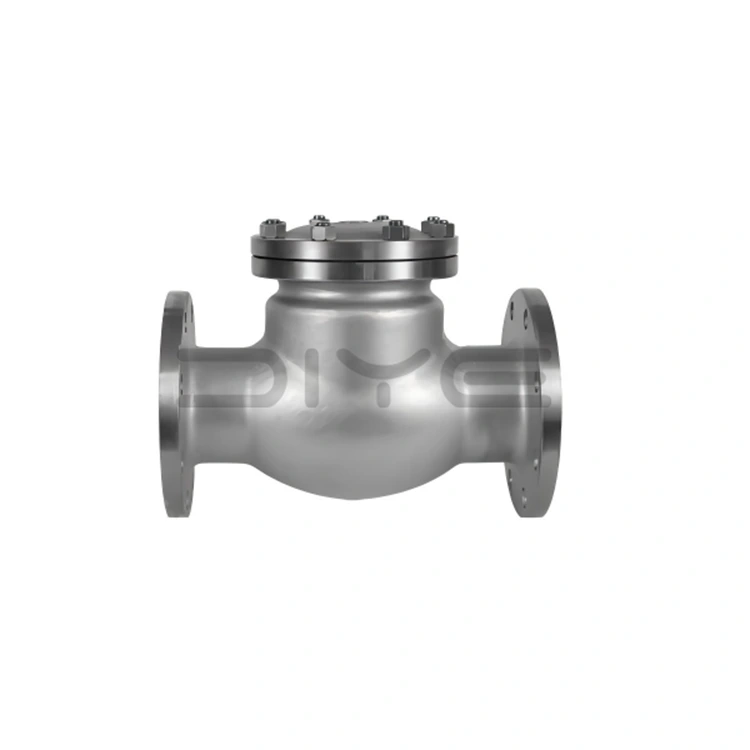

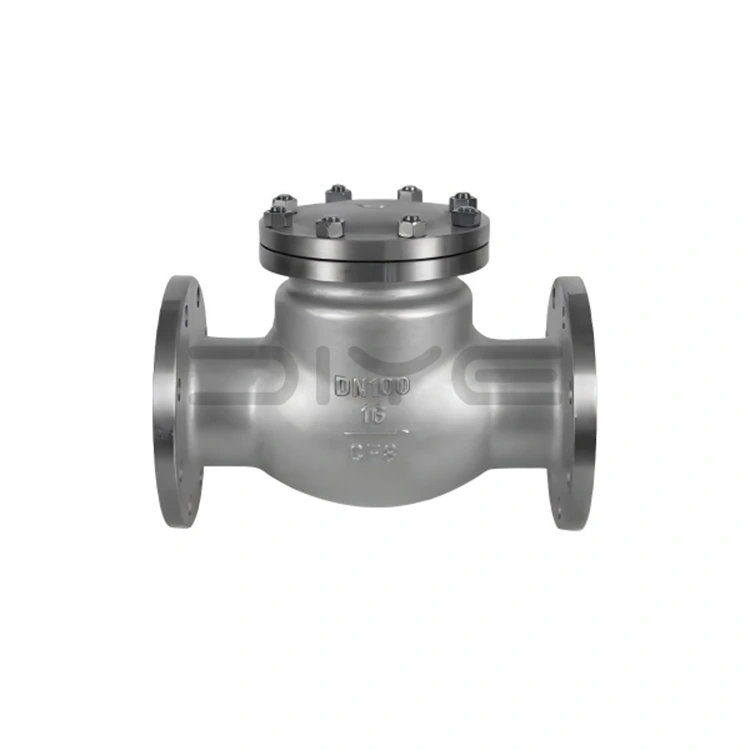

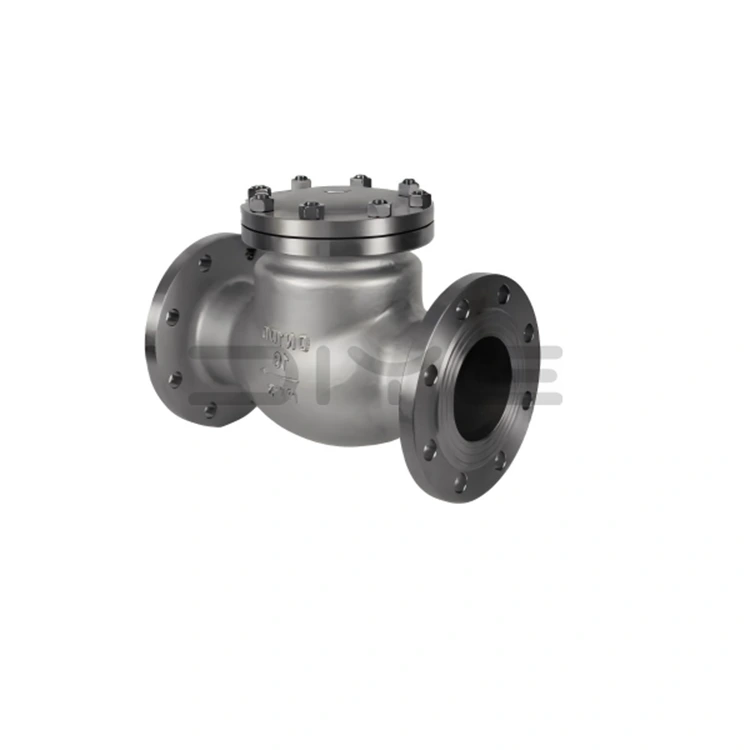

Katup Periksa Bergelang Ayun DIN

DIYE DIN Swing Flanged Check Valves adalah katup otomatis berdesain presisi yang sepenuhnya mematuhi standar inti Jerman, termasuk DIN 3356, DIN 3202, dan DIN EN 1092-1. Katup beroperasi secara mandiri berdasarkan tekanan medium, tidak memerlukan aktuator eksternal. Mereka menyediakan mekanisme yang andal dan bebas perawatan yang mencegah konsekuensi bencana dari arus balik, serta melindungi infrastruktur saluran pipa yang penting.

Prinsip Kerja dan Fungsi Utama

1. Operasi Otomatis

Cakram katup DIN Swing Flanged Check Valves terbuka bebas di bawah tekanan media yang mengalir ke depan; ketika sistem berhenti, berkurang tekanannya, atau mengalami kecenderungan aliran balik, cakram katup langsung menutup karena beratnya sendiri dan tekanan aliran balik.

2. Fungsi Perlindungan Inti

- Pencegahan Arus Balik: Membentuk segel yang rapat, mencegah aliran balik media.

- Mitigasi Palu Air: Menyerap kejutan hidrolik, secara signifikan mengurangi tekanan pada saluran pipa dan peralatan.

- Perlindungan Sistem: Melindungi pompa, kompresor, bejana tekan, dan penukar panas dari kerusakan akibat guncangan tekanan balik.

Fitur Desain dan Parameter Teknis

1 Metode dan Standar Koneksi

Menggunakan sambungan flensa standar DIN, menyederhanakan pemasangan dan pemeliharaan; panjang struktural secara ketat mematuhi standar DIN 3202.

2 Penerapan dan Keserbagunaan yang Luas

Katup Periksa Bergelang Ayun DIN mencakup seluruh rentang diameter dari DN15 hingga DN1000; peringkat tekanan mencakup PN10, PN16, PN25, PN40, PN63, dan PN100, yang memenuhi beragam kebutuhan jaringan perpipaan bertekanan rendah hingga sistem proses industri bertekanan tinggi.

3 Struktur Unggul

Saluran aliran yang dirancang dengan cermat meminimalkan kehilangan tekanan; permukaan penyegelan presisi tinggi memastikan segel yang rapat dan andal bahkan di bawah fluktuasi tekanan dan kondisi media yang beragam.

4. Kompatibilitas Media

Cocok untuk air, uap, produk minyak bumi, dan berbagai media asam, basa, dan korosif.

Skenario Aplikasi dan Cakupan Pasar

Katup Periksa Flanged Ayun DIN kami adalah produk pilihan untuk sistem perpipaan standar Jerman di Eropa dan global, memastikan kontrol aliran searah yang stabil di beberapa industri yang menuntut, termasuk:

1. Industri Pengolahan Petrokimia dan Kimia

2. Industri Pembangkit Listrik (Tenaga Termal dan Nuklir)

3. Industri Metalurgi dan Pertambangan

4. Industri Penyediaan Air dan Drainase Kota

5. Teknik HVAC, Gas, dan Kelautan

6. Proyek Rekayasa Ekspor Standar Eropa Internasional

Manufaktur dan Jaminan Kualitas

1. Kualifikasi dan Pengalaman Profesional: Memanfaatkan keahlian industri yang mendalam, DIYE VALVE mencapai produksi massal semua spesifikasi katup periksa DIN, memastikan kualitas yang stabil dan dapat diandalkan.

2. Kepatuhan terhadap Standar Resmi: Setiap katup menggunakan bahan standar Jerman, proses penempaan presisi, dan menjalani pengujian tekanan yang ketat.

3. Jaminan Integritas: Kami menyediakan Laporan Uji Material (MTR) lengkap dan data uji tekanan pabrik untuk setiap pesanan, memastikan ketertelusuran dan kepatuhan penuh di seluruh proses.

4. Solusi Khusus: Selain produk standar, kami secara profesional menyediakan layanan katup khusus menggunakan bahan khusus dan ukuran non-standar, menawarkan solusi pasokan terpadu untuk proyek teknik Eropa dan internasional yang kompleks.

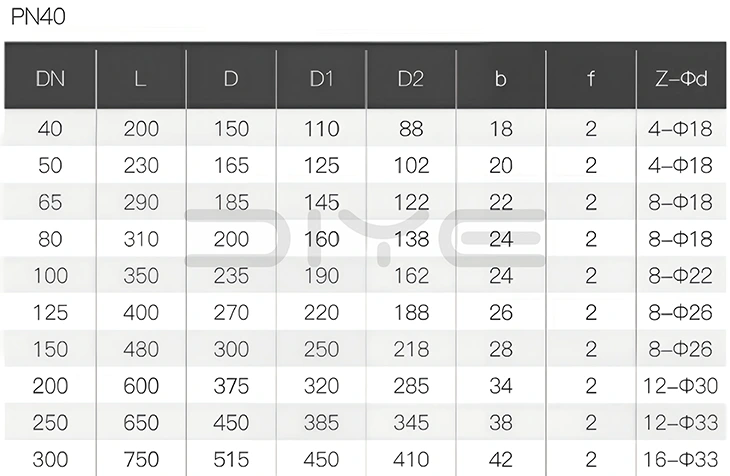

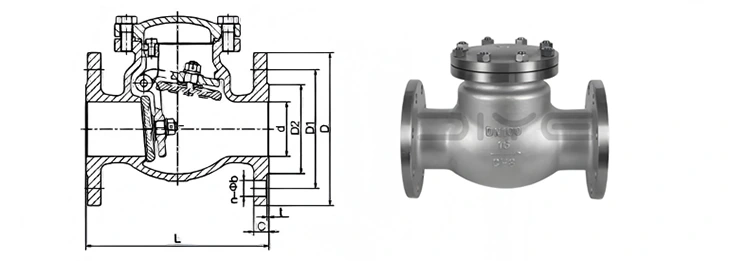

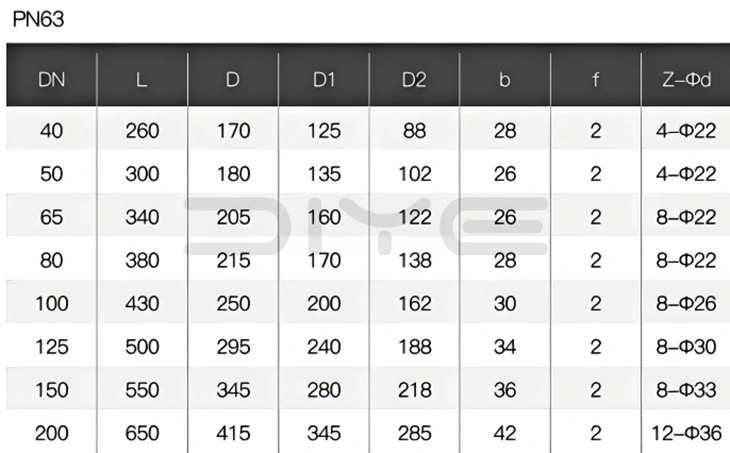

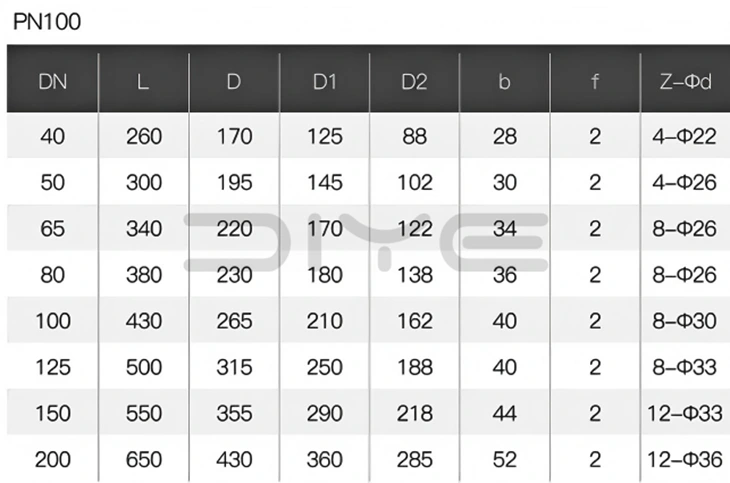

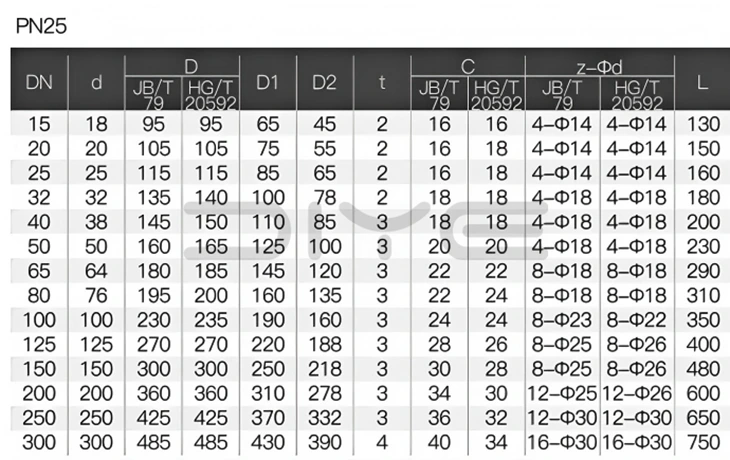

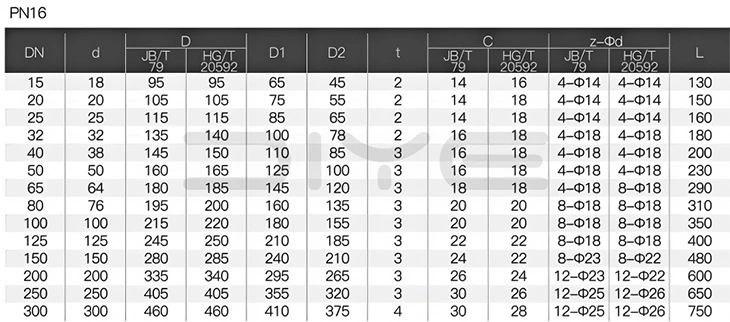

Gambar Teknik

Pertanyaan Umum

T: Standar inti apa yang dipatuhi oleh DIN Swing Flanged Check Valves?

J： Mereka terutama mengikuti DIN 3205, DIN 3206, DIN 3207, DIN 3351, dan DIN 3352. Untuk sambungan flensa, mereka menerapkan DIN EN 1090 / DIN EN 1091 / DIN EN 1092, memastikan kecocokan sempurna dan dapat dipertukarkan dengan pipa, flensa, dan gasket standar Jerman.

Q:Apa saja yang harus diperhatikan saat memasang Flanged Check Valve?

A： Konfirmasikan panah arah aliran pada badan katup dan pasang secara ketat sesuai dengan arah aliran medium. Memasangnya secara terbalik akan mengakibatkan penyumbatan aliran sepenuhnya dan hilangnya fungsi pemeriksaan.

Q:Mengapa selalu ada kebisingan dan getaran yang tidak normal di Flanged Check Valve?

J: Hal ini sebagian besar disebabkan oleh pemasangan yang dekat dengan siku, kecepatan aliran yang berlebihan, atau benturan pada cakram katup saat berhenti. Disarankan untuk menambah bagian pipa lurus, beralih ke struktur penutupan lambat, atau menyesuaikan kecepatan aliran pipa.

T: Dapatkah Anda menyediakan set lengkap katup periksa DIN standar Jerman?

J: Sebagai produsen sumber, Diye memproduksi DIN Swing Flanged Check Valves dalam semua ukuran. Kami secara ketat melakukan pemesinan, pengujian tekanan, dan penandaan sesuai dengan standar Jerman. Kami dapat menyediakan laporan material lengkap dan data uji tekanan pabrik, serta mendukung penyesuaian kaliber khusus dan material khusus.
