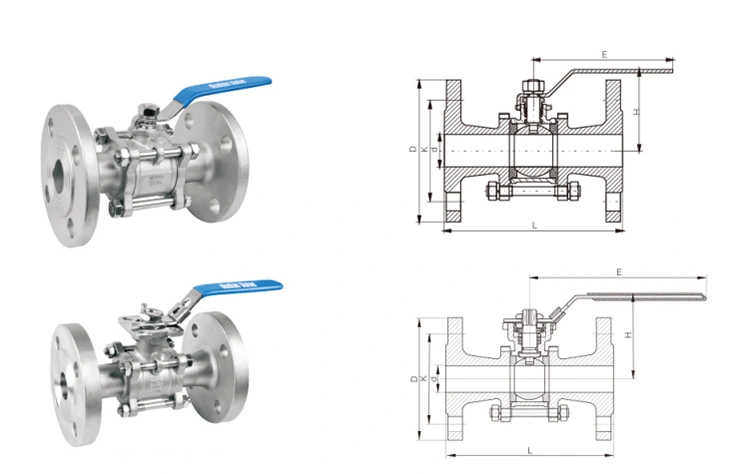

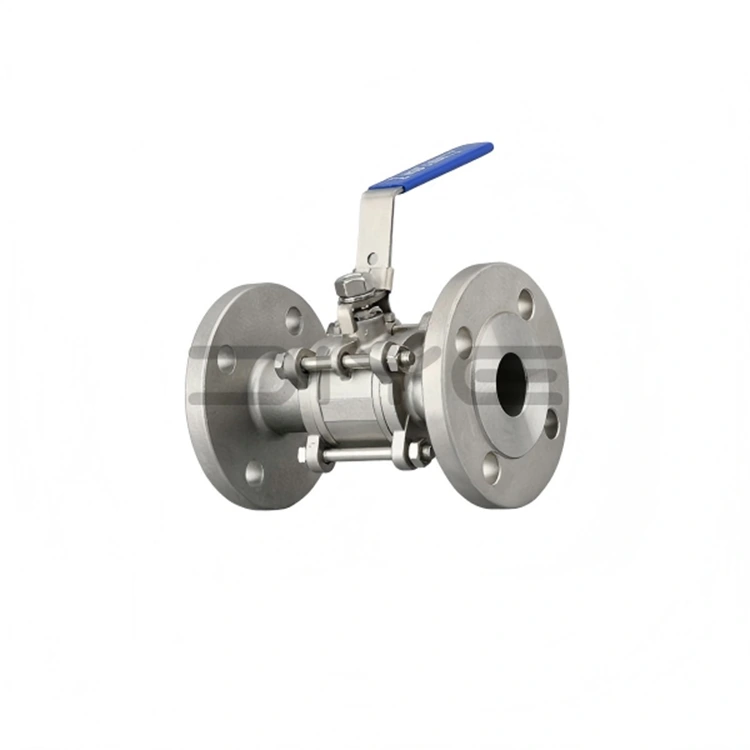

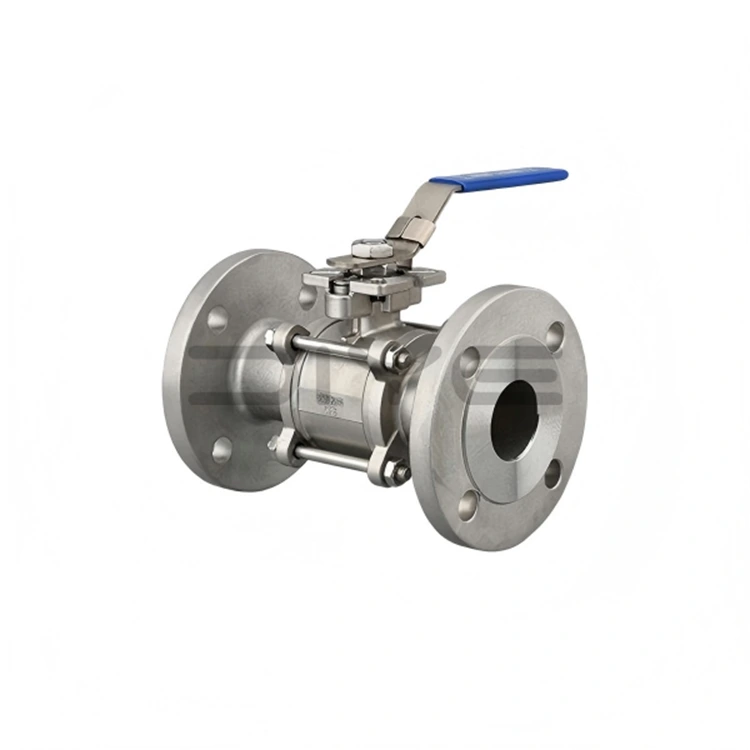

3pc Flange Ball Valve Dengan Bantalan Pemasangan

Katup Bola Flange 3 buah kami dengan Bantalan Pemasangan dirancang untuk pemasangan aktuator langsung dan pemeliharaan in-line. Bodi utama dibuat dari baja tahan karat 304 atau 316L (baja tuang tersedia untuk aplikasi spesifik), menampilkan struktur bodi katup tiga bagian yang dibaut dan desain platform tinggi yang sesuai dengan standar ISO 5211. Mendukung kontrol otomatisasi pneumatik/listrik dan sesuai dengan standar flensa GB (Standar Nasional Tiongkok), ANSI (Standar Amerika), dan DIN (Standar Jerman). Sistem kendali mutu yang komprehensif memastikan kinerja yang konsisten di seluruh batch produksi.

Keuntungan Struktural Inti

1. Struktur Tiga Bagian yang Dapat Dilepas

- Terdiri dari badan katup kiri, badan katup kanan, dan badan katup tengah (termasuk rakitan inti bola dan batang), diamankan dengan baut.

- Perawatan online dapat dilakukan tanpa membongkar katup sepenuhnya dari pipa. Cukup kendurkan bautnya, lepaskan badan katup tengah, dan segera lepaskan inti bola, segel, dan komponen internal lainnya untuk memudahkan pembersihan, pemeliharaan, dan penggantian bagian yang rentan.

- Distribusi tegangan terdistribusi meningkatkan kekuatan keseluruhan badan katup, sehingga cocok untuk pengoperasian pipa bertekanan sedang dan tinggi dan secara efektif mencegah deformasi dan kebocoran badan katup.

- Mengurangi waktu henti untuk pemeliharaan dan menurunkan biaya pemeliharaan, sehingga sangat cocok untuk kondisi pengoperasian kompleks yang memerlukan perawatan rutin.

2. Struktur Batang Platform Tinggi Sesuai dengan Standar ISO 5211

- Desain atas platform tinggi yang terintegrasi sepenuhnya sesuai dengan standar ISO 5211, memungkinkan pemasangan langsung aktuator pneumatik/listrik tanpa dukungan tambahan.

- Katup Bola Flange 3 bagian dengan Bantalan Pemasangan memiliki struktur batang yang dipasang di bawah dan desain kompresi pengepakan otomatis pegas cakram ganda, mengoptimalkan kinerja penyegelan batang dan mencegah ejeksi batang jika terjadi peningkatan tekanan abnormal di ruang katup, sehingga meningkatkan keselamatan operasional.

- Beberapa model dilengkapi dengan perangkat antistatis untuk melepaskan listrik statis secara efektif dan mencegah bahaya keselamatan yang disebabkan oleh penumpukan listrik statis, sehingga cocok untuk aplikasi media yang mudah terbakar dan meledak.

- mendukung kontrol otomatis dan pengoperasian jarak jauh, meningkatkan efisiensi operasional dalam produksi jalur perakitan dan skenario tanpa pengawasan.

Spesifikasi dan Standar

1. Rentang Ukuran: DN10–DN200 (1/4 inci–8 inci)

2. Standar Flange: GB (Proyek Rekayasa Domestik), ANSI (Pasar Amerika Utara), DIN (Pasar Eropa)

3. Bahan Badan Katup: Baja Tahan Karat 304, Baja Tahan Karat 316L, Baja Tuang (Dapat Disesuaikan sesuai kondisi pengoperasian)

Bahan dan Kinerja Penyegelan

1. Polytetrafluoroethylene (PTFE): Ketahanan korosi yang kuat, efek penyegelan yang sangat baik, kisaran suhu -29℃ hingga +150℃, biaya rendah, cocok untuk suhu normal, tekanan, dan kondisi media bebas partikulat, paling banyak digunakan, dan dapat mencapai penyegelan tanpa kebocoran dua arah.

2. Polyphenylene Sulfide (PPL): 3pc Flange Ball Valve dengan Mounting Pad, ketahanan suhu tinggi dan ketahanan aus yang unggul, ketahanan suhu hingga -29℃ hingga +300℃, cocok untuk suhu tinggi, tekanan tinggi, dan media yang mengandung sedikit partikel, cocok untuk kondisi industri yang kompleks seperti industri minyak bumi dan kimia, penyegelan yang stabil, dan masa pakai yang lama.

3. Reinforced Polytetrafluoroethylene (RPTFE): Dioptimalkan dan diperkuat berdasarkan PTFE, menggabungkan ketahanan terhadap korosi dan ketahanan aus, sehingga cocok untuk berbagai kondisi pengoperasian konvensional dan agak rumit, yang semakin meningkatkan keandalan penyegelan.

Layanan dan Dukungan

Memanfaatkan lebih dari 10 tahun pengalaman mengekspor 3pc Flange Ball Valve dengan Mounting Pads, DIYE VALVE telah membentuk tim layanan purna jual yang profesional. Setelah menerima pertanyaan purna jual atau laporan kesalahan, kami akan merespons dalam waktu 24 jam, memecahkan masalah dengan cepat dan memberikan solusi untuk memastikan pengoperasian normal peralatan pelanggan.

Kami menyimpan persediaan suku cadang asli dan kompatibel dalam jumlah besar (cincin penyegel, baut, batang katup, dll.) untuk pengiriman cepat, memenuhi kebutuhan penggantian pelanggan, dan meminimalkan kerugian waktu henti. Kami juga memberikan panduan teknis gratis yang mencakup spesifikasi pemasangan, pemeliharaan harian, dan pemecahan masalah, dan dapat menawarkan layanan teknis di tempat berdasarkan permintaan pelanggan.

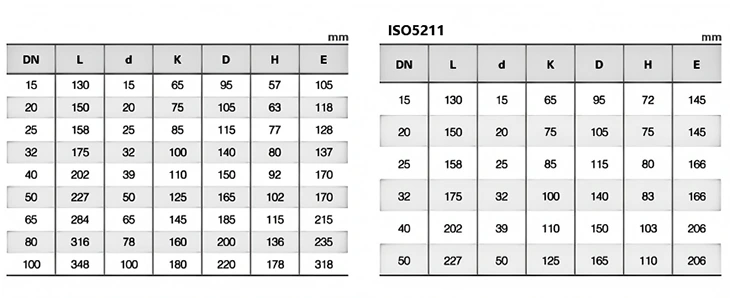

Parameter Teknis

FAQ

T: Standar apa yang diikuti untuk pemeriksaan katup bola bergelang platform tinggi tiga bagian? Indikator kinerja manakah yang dipastikan memenuhi standar?

J: Katup bola bergelang platform tinggi tiga bagian secara ketat mengikuti standar GB/T-13927 dan API 598 untuk inspeksi. Sebelum meninggalkan pabrik, setiap katup menjalani uji tekanan yang ketat (tekanan air dan tekanan udara), uji akurasi dimensi, uji kinerja penyegelan, dan inspeksi penampilan. Pengujian ini memastikan bahwa indikator kinerja inti seperti kapasitas menahan tekanan, kinerja penyegelan, dan akurasi dimensi memenuhi standar, dan produk yang tidak memenuhi syarat dilarang keras meninggalkan pabrik.

T: Dapatkah saya segera membeli aksesori yang sesuai jika cincin segel katup bola bergelang platform tinggi tiga bagian rusak?

J: Ya. Sebagai produsen sumber, Diye menyimpan stok jangka panjang cincin segel asli yang kompatibel dan berbagai aksesori (seperti baut dan batang katup). Kami dapat mengirimkan barang dengan cepat untuk memenuhi kebutuhan penggantian aksesori Anda, mengurangi kerugian waktu henti peralatan, dan memberikan panduan teknis gratis mengenai penggantian untuk memastikan penggantian lancar dan efisien.

T: Apa saja bahan utama opsional untuk badan katup, inti bola, dan batang katup dari katup bola bergelang platform tinggi tiga bagian? Bagaimana cara memilih bahannya?

A: Bahan utama opsional inti mencakup tiga jenis: baja tahan karat 304, baja tahan karat 316L, dan baja karbon. Referensi pemilihannya adalah sebagai berikut: ① Baja tahan karat 304: cocok untuk kondisi kerja air konvensional, minyak, gas, dan asam basa lemah, korosi tidak kuat, dengan kinerja biaya luar biasa, cocok untuk jaringan pipa industri dan sipil biasa; ② Baja tahan karat 316L: ditambahkan elemen molibdenum, yang memiliki ketahanan korosi dan ketahanan oksidasi yang lebih kuat, cocok untuk kondisi kerja yang kompleks seperti asam basa kuat, air laut, dan pelarut kimia, dan cocok untuk skenario kelas atas seperti minyak bumi dan obat-obatan; ③ Baja karbon: kekuatan struktural tinggi dan kinerja menahan tekanan yang sangat baik, cocok untuk kondisi kerja bertekanan tinggi, tidak korosif, dan skenario beban berat. Semua bahan diproduksi oleh pabrik asli Diye dan dapat dikustomisasi sesuai kebutuhan.
